Horizontaler Behälter
TFHX 22000 D2800 H3500 4301
Material: 139984
PED 2014/68/EU AD2000
Nominalvolumen in L: 22000
Geometrisches Volumen [l]: 25815
Durchmesser innen in mm: 2800
Mantelhöhe H in mm: 3500
Gesamthöhe in mm: 3340
Stärke Boden/Mantel/Deckel: 5/8/5
Ausrichtungsposition: horizontal
Form: Horizontaler Behälter - Boden BM - Mantel E - Deckel BM
Tragstruktur: Sattel
Medium/Produkt: Fluid group 1
Min. Auslegungsdruck in barű: -0,1
Max. Auslegungsdruck in barü: +0,5
Prüfdruck [barü]: +0,8
Max. Auslegungstemperatur (°C) 90
min. Auslegungstemperatur (°C) 0
max. Betriebstemperatur (°C) 25
min. Betriebstemperatur (°C) 15
Material: EN 1.4301,rostfreier Stahl
Äussere sichtbare Oberfläche ist maschinell geschliffen mit Gewebe SCOTCH BRITE. Endrauheit der Oberfläche ist nicht bestimmt, mit S chleiffen erreicht man gleichmässiges und ästhetisches Aussehen der Oberfläche.
Innere produktbrührte Oberfläche ist MASCHINELL GESCHLIFFEN. Endrauheit der Oberfläche ist nicht bestimmt, mit Schleiffen erreicht man gleichmässiges und ästhetisches Aussehen der Oberfläche.
Innere produktbrührte Oberfläche ist RA12_100%
Schweißnaht auf der äußeren sichtbaren Seite blecheben geschliffen (B120ZZ) auf Endrauheit Ra <(><<)>(><(><<)><(><<)>)> 1,2 μm (K120).
Schweißnaht auf der inneren Seite (Produktseite) RA12_100%

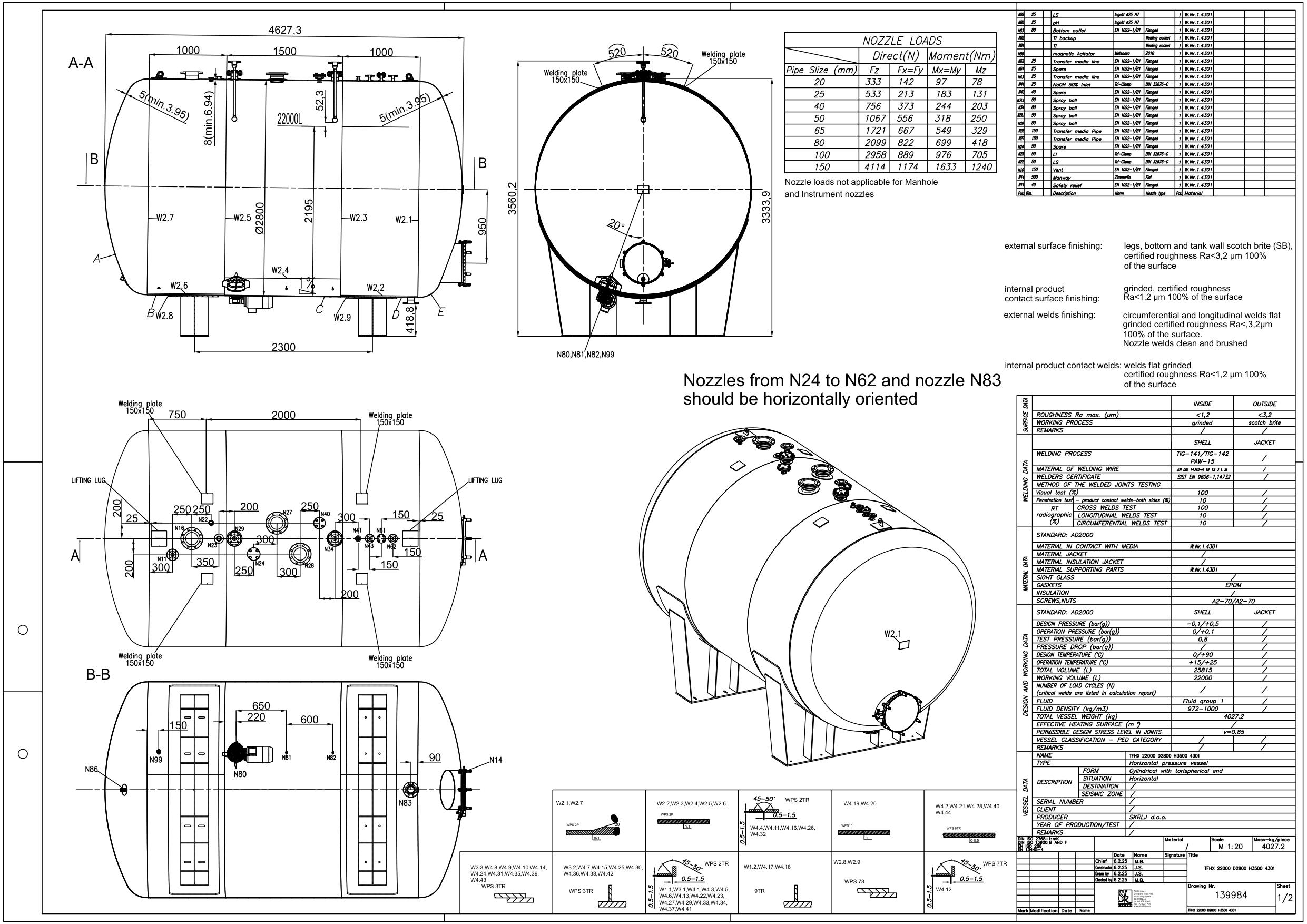

Zeichnungen u. Brerchningen: AB Zeichnung
Zeichnungen u. Brerchningen: FAT-Protokoll (Werkabnahmeprüfung)
Zeichnungen u. Brerchningen: Typenschild
Zeichnungen u. Brerchningen: Bericht über die Druckberechnu

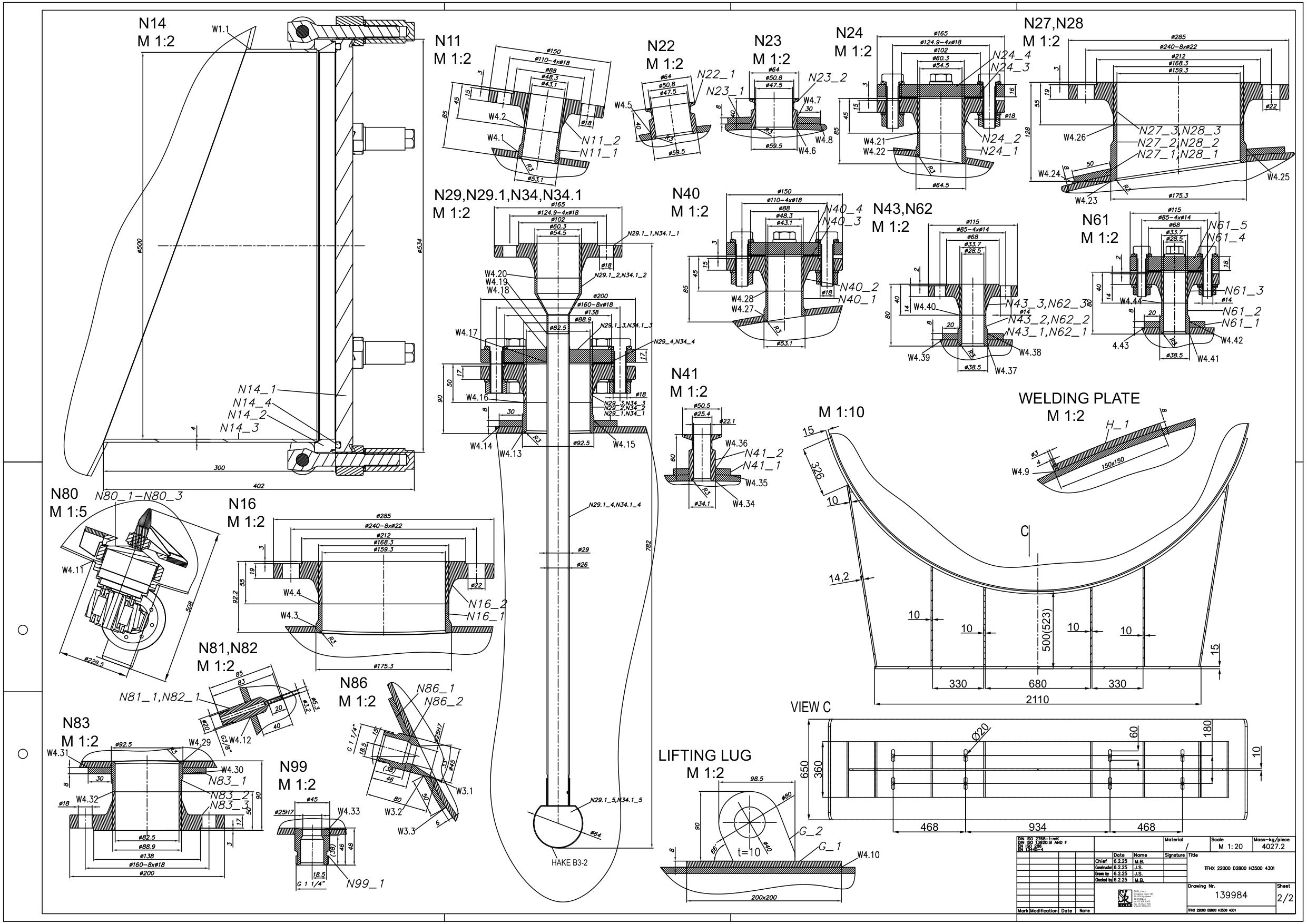

Zeichnungen u. Brerchningen: Konstruktionszeichnung
Zeichnungen u. Brerchningen: Zeichnung (Schweißprotokoll)
Herstellungsnachweise: Zusätzliche Schweißdokumentation des Lieferanten (Schweißgeräte)
Herstellungsnachweise: Liste der Schweisshilfsmittel (Draht, Gas)
Herstellungsnachweise: Unterschriftenliste
Herstellungsnachweise: Schweissprotokolle + Schweißerzertifikate
Herstellungsnachweise: Qualifizierung des Schweissverfahrens (WPQR)
Herstellungsnachweise: Schweissanweisungen (WPS)
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN Zertifikate Hersteller
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN Konformitätserklärung
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN Gebrauchsanweisung
Zerstörungsfreie Prüfung: Protokoll über Rauhigkeitsmessung - innen
Zerstörungsfreie Prüfung: Protokoll über Rauhigkeitsmessung - außen
Zerstörungsfreie Prüfung: Bericht über Farbeindringsprüf
Zerstörungsfreie Prüfung: RT_POR
Zerstörungsfreie Prüfung: Druckprüfbericht
Zerstörungsfreie Prüfung: Bericht über Visuelle Kontrole (VT)
Oberflächenbehandlung: Bericht über Beizen und Passivierung
Oberflächenbehandlung: Reinigungsbericht
Materialliste und Zertifikate: Materialzertifikat
Materialliste und Zertifikate: Materialliste (gesamtes Gefäß)
Ersatzteilliste: Ersatzteilliste
