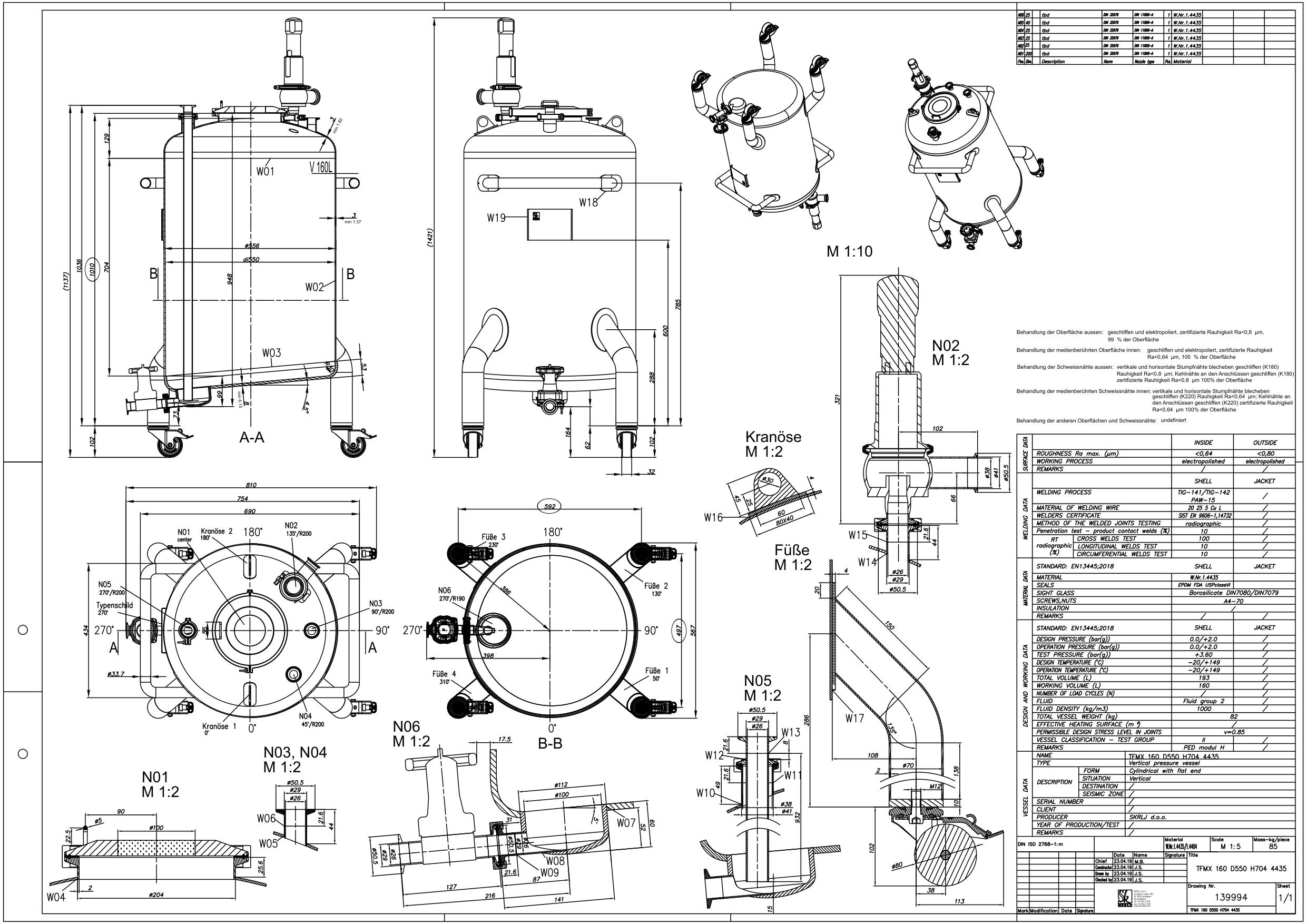

Mobilbehälter
TFMX 160 D550 H704 4435
Material: 139994
PED 2014/68/EU EN13445
PED 2014/68/EU Kategorie II
PED 2014/68/EU Modul H
Nominalvolumen in L: 160
Geometrisches Volumen [l]: 193
Durchmesser innen in mm: 550
Mantelhöhe H in mm: 704
Gesamthöhe in mm: 1137
Stärke Boden/Mantel/Deckel: 8/3/3
Ausrichtungsposition: vertikal
Form: Vertikaler Behälter - Boden RA - Mantel E - Deckel BM
Tragstruktur: Füße mit Rollen
Medium/Produkt: Fluid group 2
Min. Auslegungsdruck in barű: 0
Max. Auslegungsdruck in barü: +2
Prüfdruck [barü]: +3,6
Max. Auslegungstemperatur (°C) 149
min. Auslegungstemperatur (°C) -20
Material: EN 1.4435,rostfreier Stahl
Äussere sichtbare Oberfläche ist ELEKTROPOLIERT
Äussere sichtbare Oberfläche ist RA08
Innere produktbrührte Oberfläche ist ELEKTROPOLIERT
Innere produktbrührte Oberfläche ist RA064
Schweißnaht auf der äußeren sichtbaren Seite RA08_99%
Schweißnaht auf der inneren Seite (Produktseite) RA064_100%
Zeichnungen u. Brerchningen: AB Zeichnung
Zeichnungen u. Brerchningen: FAT-Protokoll (Werkabnahmeprüfung)
Zeichnungen u. Brerchningen: Typenschild
Zeichnungen u. Brerchningen: Bericht über die Druckberechnu
Zeichnungen u. Brerchningen: Konstruktionszeichnung
Zeichnungen u. Brerchningen: Zeichnung - Sprühkopf
Zeichnungen u. Brerchningen: Zeichnung (Schweißprotokoll)
Herstellungsnachweise: Liste der Schweisshilfsmittel (Draht, Gas)
Herstellungsnachweise: Unterschriftenliste
Herstellungsnachweise: Schweissprotokolle + Schweißerzertifikate
Herstellungsnachweise: Schweissanweisungen (WPS)
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN Zertifikate Hersteller
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN Konformitätserklärung PED
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN Gebrauchsanweisung
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN TÜV-Bericht (IV), H1
Zerstörungsfreie Prüfung: Protokoll über Rauhigkeitsmessung - innen
Zerstörungsfreie Prüfung: Protokoll über Rauhigkeitsmessung - außen
Zerstörungsfreie Prüfung: Entleerbarkeit Prüfung
Zerstörungsfreie Prüfung: Bericht über Farbeindringsprüf
Zerstörungsfreie Prüfung: RT_POR
Zerstörungsfreie Prüfung: Druckprüfbericht
Zerstörungsfreie Prüfung: Bericht über Visuelle Kontrole (VT)
Oberflächenbehandlung: Bericht über Beizen und Passivierung
Oberflächenbehandlung: Reinigungsbericht
Materialliste und Zertifikate: Materialzertifikat
Materialliste und Zertifikate: Materialliste (gesamtes Gefäß)
Ersatzteilliste: Ersatzteilliste
