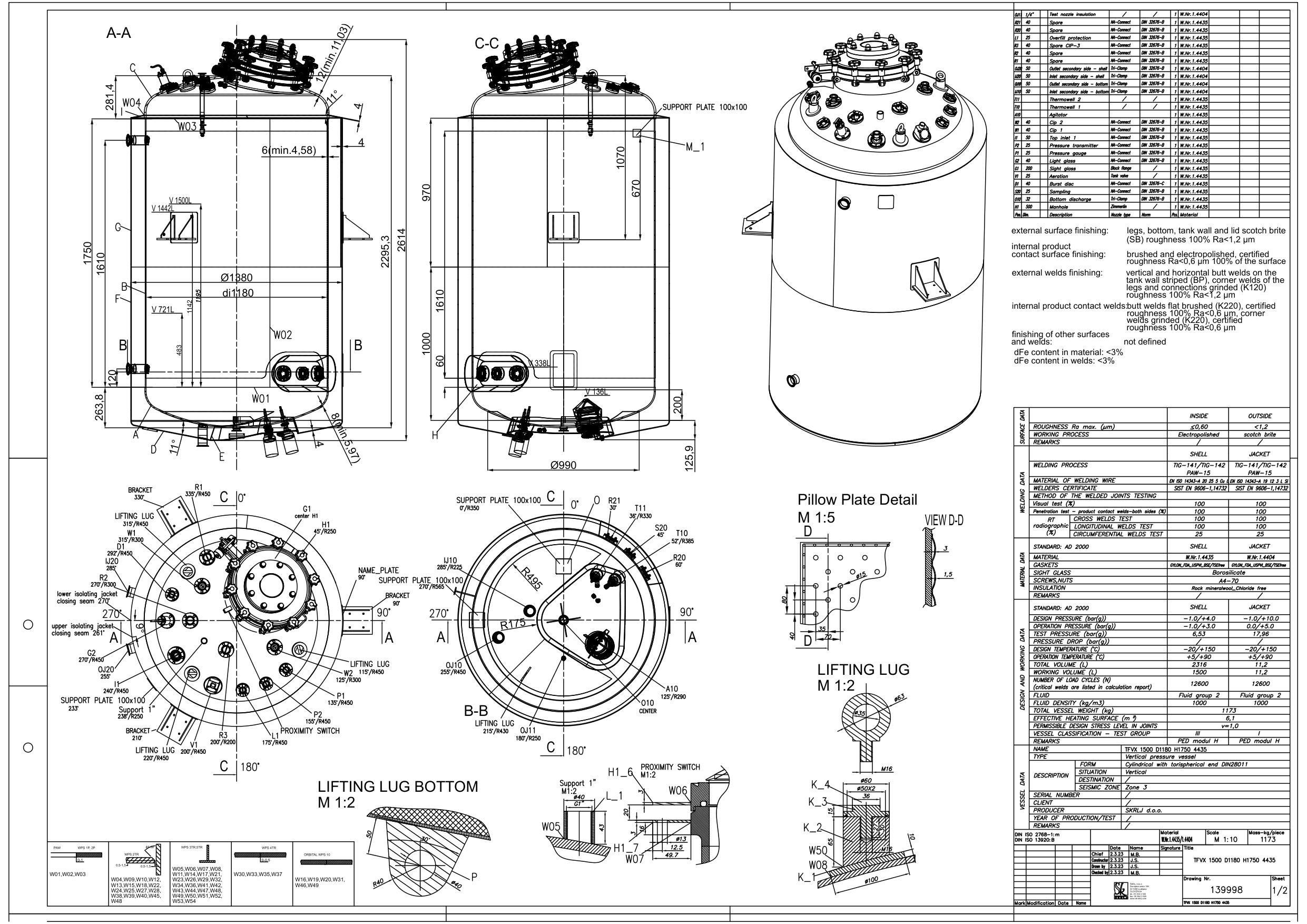

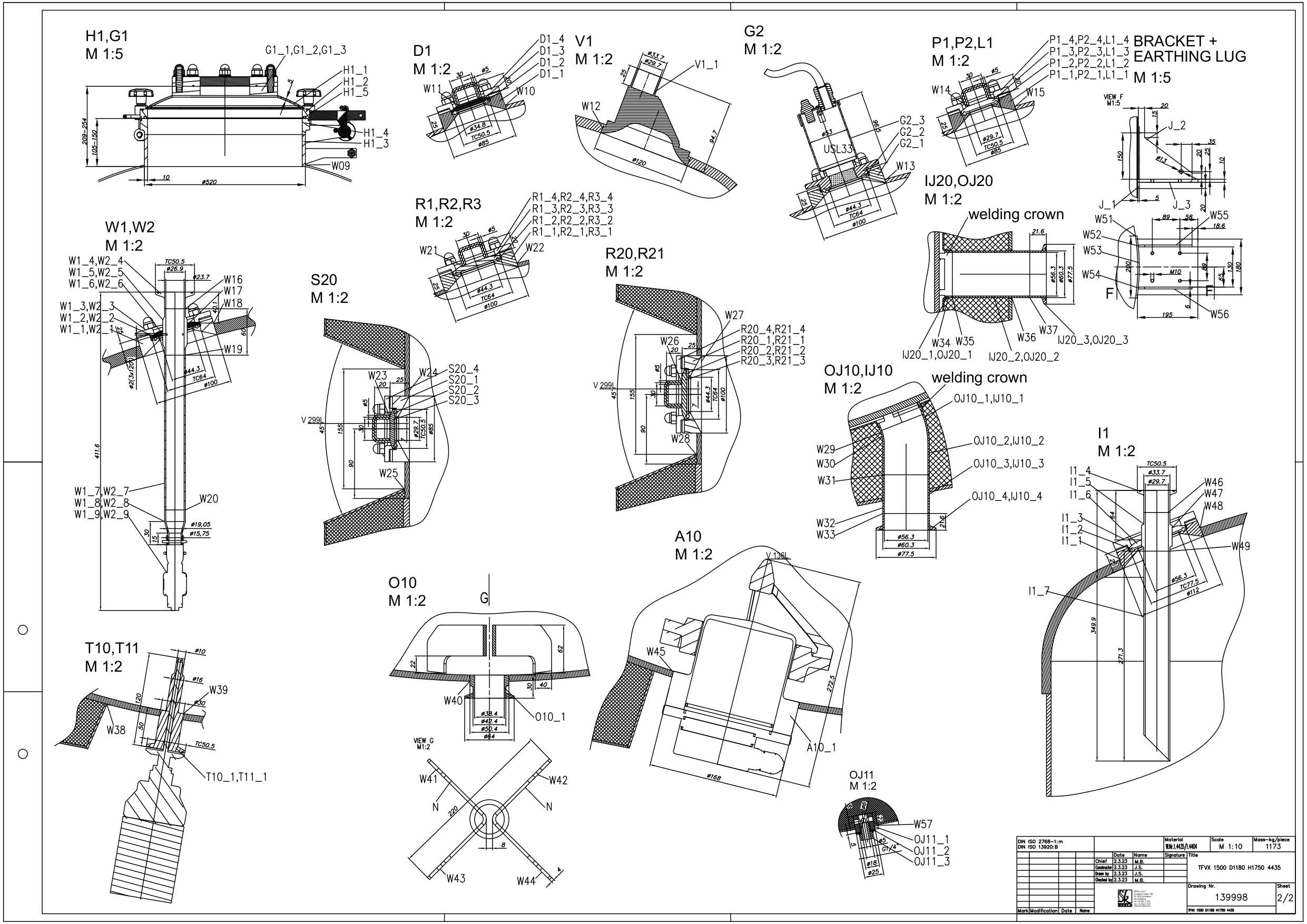

Vertikaler Behälter
TFVX 1500 D1180 H1750 4435
Material: 139998
PED 2014/68/EU AD2000
PED 2014/68/EU Kategorie III
PED 2014/68/EU Modul H
Nominalvolumen in L: 1500
Geometrisches Volumen [l]: 2316
Durchmesser innen in mm: 1180
Durchmesser außen [mm]: 1380
Mantelhöhe H in mm: 1750
Gesamthöhe in mm: 2620
Stärke Boden/Mantel/Deckel: 8/6/12
Ausrichtungsposition: vertikal
Form: Vertikaler Behälter BM-E-BM
Tragstruktur: Pratzen
Medium/Produkt: Fluid group 2
Min. Auslegungsdruck in barű: -1
Max. Auslegungsdruck in barü: +4,0
Prüfdruck [barü]: +6,53
Max. Auslegungstemperatur (°C) 150
min. Auslegungstemperatur (°C) -20
max. Betriebstemperatur (°C) 90
min. Betriebstemperatur (°C) 5
Material: EN 1.4435,rostfreier Stahl
P2 zweiter Raum: pillow plate
P2 Lage: Boden
P2 Lage: Mantel
P2 max. Auslegungsdruck barü: +10
P2 min Auslegungsdruck [barü]: -1
P2 Max. Auslegungstemp. (°C) 150
P2 min. Auslegungstemp.(°C) -20
P2 Prüfdruck [barü]: 17,96
P2 Material : EN1.4404
P3 dritter Raum: Isolierung
P3 Lage: Boden
P3 Lage: Mantel
P3 Material: EN1.4404
P3* MINERALWOOL_CHLORIDE FREE_100
Äussere sichtbare Oberfläche ist RA12
Äussere sichtbare Oberfläche ist maschinell geschliffen mit Gewebe SCOTCH BRITE. Endrauheit der Oberfläche ist nicht bestimmt, mit S chleiffen erreicht man gleichmässiges und ästhetisches Aussehen der Oberfläche.
Innere produktbrührte Oberfläche ist ELEKTROPOLIERT, Endrauheit des Produktes Ra<(><<)>0,6. Vorläufiges graduelles Schleifen mit ver schiedenen Körnungen, Endschleifen K220.
Schweißnaht auf der äußeren sichtbaren Seite blecheben geschliffen (B120ZZ) auf Endrauheit Ra <(><<)>(><(><<)><(><<)>)> 1,2 μm (K120).
Schweißnaht auf der inneren Seite (Produktseite) RA06
Anmerkung /Oberfläche: dFE material and welds <(><<)> 3 %
Zeichnungen u. Brerchningen: AB Zeichnung
Zeichnungen u. Brerchningen: FAT-Protokoll (Werkabnahmeprüfung)
Zeichnungen u. Brerchningen: Typenschild
Zeichnungen u. Brerchningen: Bericht über die Druckberechnu
Zeichnungen u. Brerchningen: Konstruktionszeichnung
Zeichnungen u. Brerchningen: Zeichnung - Sprühkopf
Zeichnungen u. Brerchningen: Zeichnung (Schweißprotokoll)
Herstellungsnachweise: Zusätzliche Schweißdokumentation des Lieferanten (Schweißgeräte)
Herstellungsnachweise: Liste der Schweisshilfsmittel (Draht, Gas)
Herstellungsnachweise: Unterschriftenliste
Herstellungsnachweise: Schweissprotokolle + Schweißerzertifikate
Herstellungsnachweise: Qualifizierung des Schweissverfahrens (WPQR)
Herstellungsnachweise: Schweissanweisungen (WPS)
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN Zertifikate Hersteller
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN Konformitätserklärung PED
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN Gebrauchsanweisung
KONFORMITÄTSERKLÄRUNG, GEBRAUCHSANWEISUNGEN TÜV-Bericht (IV), H1
Zerstörungsfreie Prüfung: Protokoll über Delta-Ferrit Prüfung
Zerstörungsfreie Prüfung: Protokoll über Rauhigkeitsmessung - innen
Zerstörungsfreie Prüfung: Protokoll über Rauhigkeitsmessung - außen
Zerstörungsfreie Prüfung: Bericht über Farbeindringsprüf
Zerstörungsfreie Prüfung: Bericht über den Riboflavintes
Zerstörungsfreie Prüfung: RT_POR
Zerstörungsfreie Prüfung: Druckprüfbericht
Zerstörungsfreie Prüfung: Bericht über Visuelle Kontrole (VT)
Oberflächenbehandlung: Bericht über die Elektropolieren
Oberflächenbehandlung: Bericht über Beizen und Passivierung
Oberflächenbehandlung: Reinigungsbericht
Materialliste und Zertifikate: Materialzertifikat
Materialliste und Zertifikate: Materialliste (gesamtes Gefäß)
Ersatzteilliste: Ersatzteilliste
