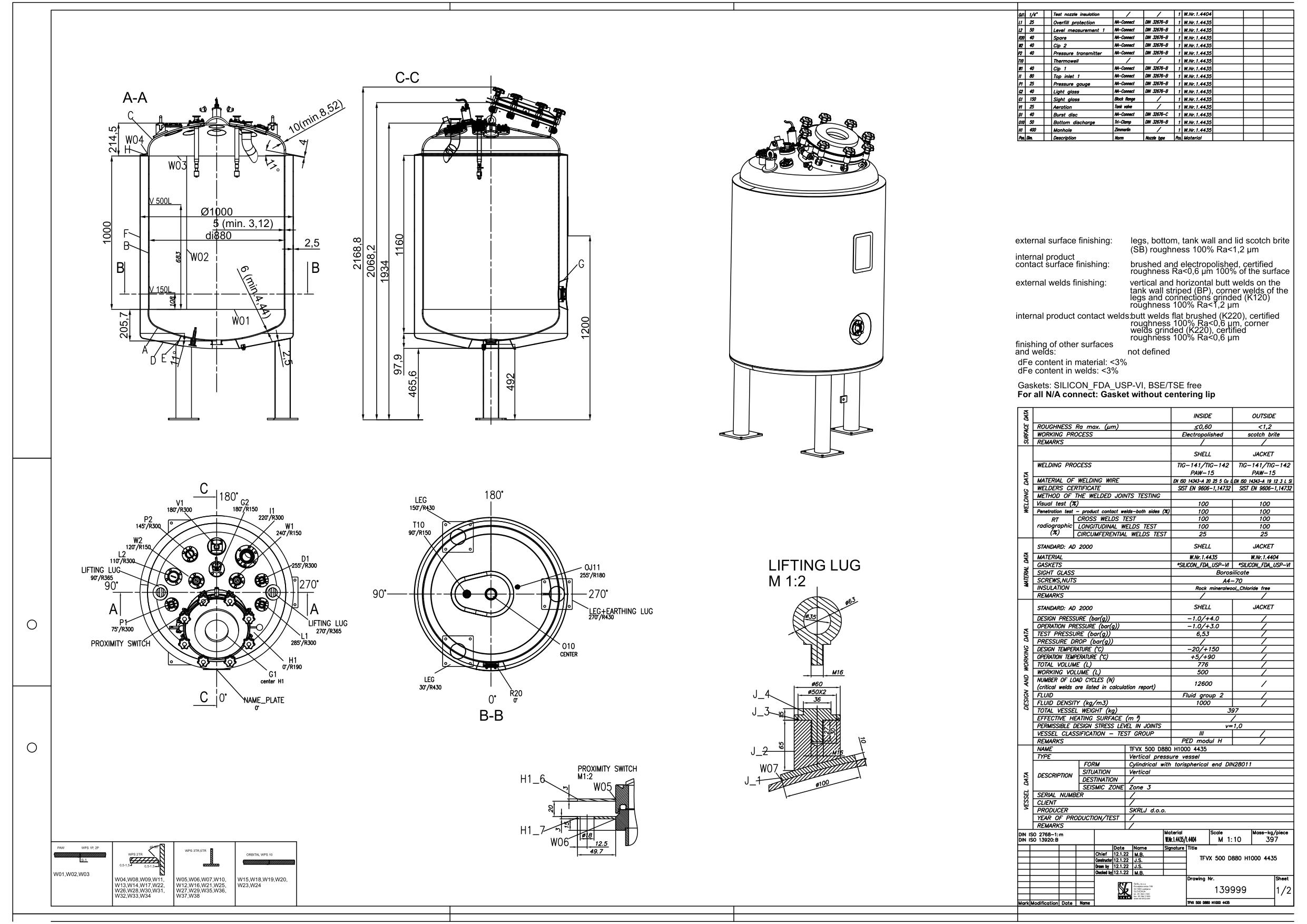

Cuve verticale
TFVX 500 D880 H1000 4435
Material: 139999
PED 2014/68/EU AD2000
PED 2014/68/EU Catégorie III
PED 2014/68/EU Module H
Volume nominal en L : 500
Volume géométrique [l] : 776
Diamètre intérieur en mm : 880
Diamètre extérieur [mm] : 1000
Hauteur virole H en mm : 1000
Hauteur totale Z en mm : 2170
Epais. fond/paroi/couvercle: 6/5/10
Orientation de l'installation: verticale
Forme : Cuve verticale - fond BM - paroi E - couvercle BM
Structure porteuse : NOGE
Médium/Produit: Fluid group 2
P min. de conception en barg : -1
P max. de conception en barg : +4,0
Pression d'essai [barg] : +6,53
T max. de conception (°C) : 150
T min. autorisée (°C) -20
T max. d´exercice (°C) 90
T min. d´exercice (°C) 5
Matériau: EN 1.4435,acier inoxydable
P3 troisième espace: isolation
P3 position: DNO
P3 position: paroi
P3 Matériau: EN1.4404
P3* MINERALWOOL_CHLORIDE FREE_50
Finition extérieure aire visible est RA12
Finition extérieure aire visible est BROSSÉE avec l´abrasif SCOTCH BRITE. La rugosité finale n´est pas définie, l´aspect esthétique et uniforme de la superficie est obtenu par brossage.
Finition intérieure aire en contact avec liquide est ÉLECTROPOLIE<(> <<)>(>,<(><<)>)> rugosité finale du produit Ra moins de 0,6 μm. Brossage graduel préalable avec différents grains, brossage final K180.
La soudure sur la partie externe (visible) brossée (B120ZZ) jusqu´à la rugosité Ra moins de 1,2 μm (K120).
La soudure sur la partie interne (en contact avec le produit) RA06
Remarque surface: dFE material and welds <(><<)> 3 %
Dessins et calculis: Dessin as-built
Dessins et calculis: Rapport FAT (test de réception en usine)
Dessins et calculis: Plaque d'identification
Dessins et calculis: Rapport de calcul de pression

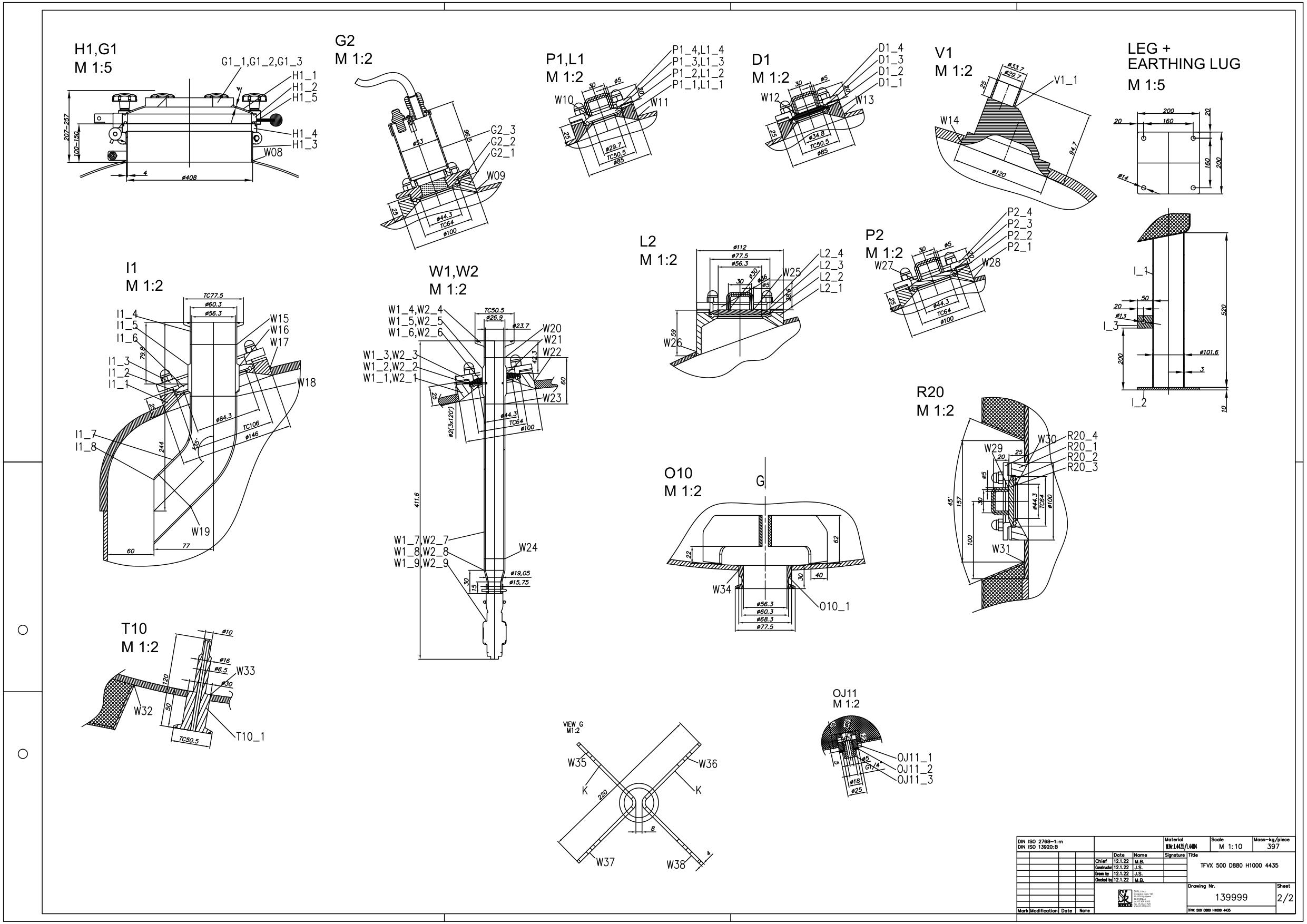

Dessins et calculis: Dessin de construction
Dessins et calculis: Dessin - Boule de pulvérisatio
Dessins et calculis: Dessin (journal de soudure)
Doc. de fabrication: Documentation de soudage supplémentaire du fournisseur (équipements de s
Doc. de fabrication: Liste des matériaux d’apport (fil, gaz)
Doc. de fabrication: Liste des signatures
Doc. de fabrication: Journal de soudure + certificats de soudeur
Doc. de fabrication: Qualification de mode opératoire de soudage QMOS (WPQR)
Doc. de fabrication: Spécification du mode opératoire de soudage (WPS)
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Certificats du fabricant
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Déclaration de conformité PED
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Mode d'emploi
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Rapport TÜV (IV), H1
Essais non destructifs: Rapport dFE (éléments finis de conception)
Essais non destructifs: Rapport de rugosité - intérieur
Essais non destructifs: Rapport de rugosité - extérieur
Essais non destructifs: Rapport PT (essai par ressuage)
Essais non destructifs: Rapport du test de riboflavine
Essais non destructifs: RT_POR
Essais non destructifs: Rapport d’essai de pression
Essais non destructifs: Rapport VT (essai visuel)
Traitement de durface: Rapport d’électropolissage
Traitement de durface: Rapport de décapage et passivation
Traitement de durface: Rapport de nettoyage
Liste des materaux et cert.: Certificat de matériau
Liste des materaux et cert.: Liste des matériaux (réservoir complet)
Liste des pieces de rechrang.: Liste des pièces de rechange
