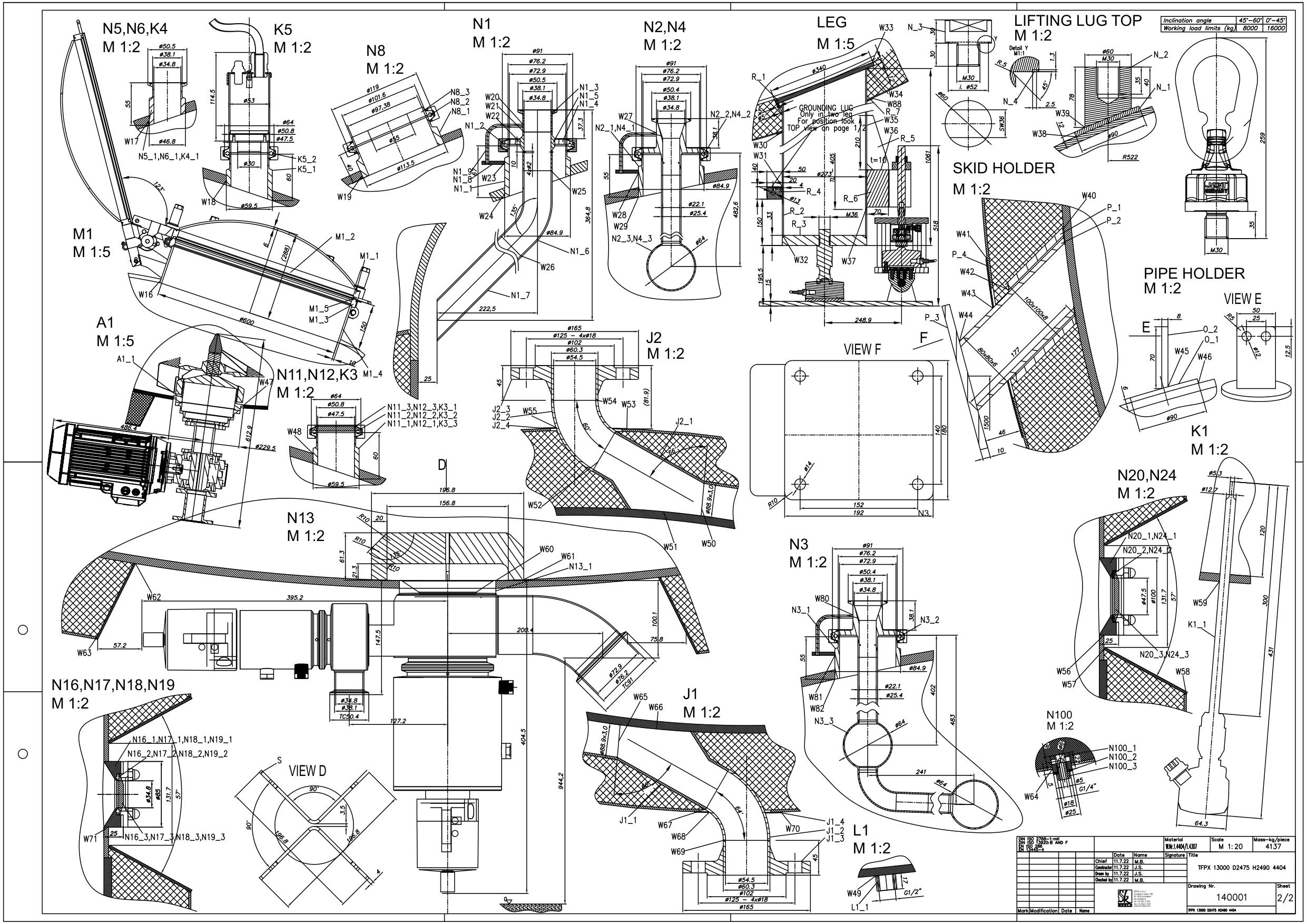

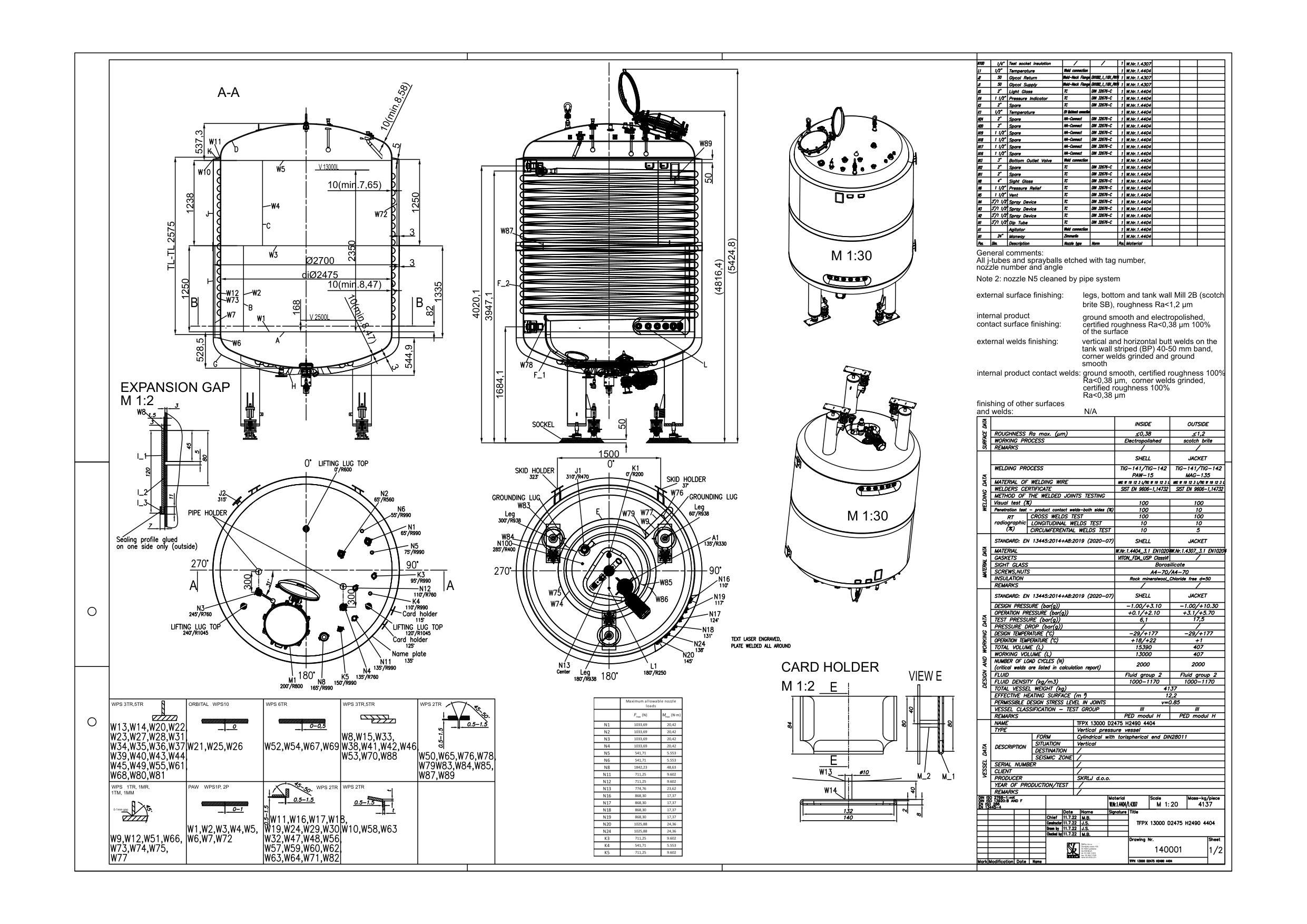

Cuve verticale avec contrôle de température
TFPX 13000 D2475 H2490 4404
Material: 140001
PED 2014/68/EU EN13445
PED 2014/68/EU Catégorie III
PED 2014/68/EU Module H
Volume nominal en L : 13000
Volume géométrique [l] : 15390
Diamètre intérieur en mm : 2475
Diamètre extérieur [mm] : 2700
Hauteur virole H en mm : 2490
Hauteur totale Z en mm : 5450
Forme : Cuve verticale - fond BM - paroi E - couvercle BM
Structure porteuse : NOGE
Médium/Produit: Fluid group 2
P min. de conception en barg : -1
P max. de conception en barg : +3,1
Pression d'essai [barg] : +6,1
T max. de conception (°C) : 177
T min. autorisée (°C) -29
T max. d´exercice (°C) 22
T min. d´exercice (°C) 18
Matériau: EN 1.4404,acier inoxydable
P2 deuxième espace: Serpentin demi-tube
P2 position: DNO
P2 position: paroi
P2 max. de concep barg : +10,3
P2 min de concep [barg]: -1
P2 T max. de conception (°C) : 177
P2 T min. autorisée (°C) -29
P2 Pression d'essai [barg] : 17,5
P2 Matériau: EN 1.4307
P min. de fonc. DP [barg] : +3,1
P max. de fonc. DP [barg] : 5,7
P3 troisième espace: isolation
P3 position: DNO
P3 position: paroi
P3 Matériau: EN 1.4301
P3* MINERALWOOL_CHLORIDE FREE_50
Finition extérieure aire visible est BROSSÉE avec l´abrasif SCOTCH BRITE. La rugosité finale n´est pas définie, l´aspect esthétique et uniforme de la superficie est obtenu par brossage.
Finition intérieure aire en contact avec liquide est ELECTROPOLI
Finition intérieure aire en contact avec liquide est RA038
La soudure sur la partie externe (visible) est brossée à bande (BP), la structure de la soudure est partiellement visible.
La soudure sur la partie interne (en contact avec le produit) B320_RA04 100%
Dessins et calculis: Dessin as-built
Dessins et calculis: Rapport FAT (test de réception en usine)
Dessins et calculis: Plaque d'identification
Dessins et calculis: Rapport de calcul de pression
Dessins et calculis: Dessin de construction
Dessins et calculis: Dessin - Boule de pulvérisatio
Dessins et calculis: Dessin (journal de soudure)
Doc. de fabrication: Documentation de soudage supplémentaire du fournisseur (équipements de s
Doc. de fabrication: Liste des matériaux d’apport (fil, gaz)
Doc. de fabrication: Liste des signatures
Doc. de fabrication: Journal de soudure + certificats de soudeur
Doc. de fabrication: Qualification de mode opératoire de soudage QMOS (WPQR)
Doc. de fabrication: Spécification du mode opératoire de soudage (WPS)
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Certificats du fabricant
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Déclaration de conformité PED
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Mode d'emploi
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Rapport TÜV (IV), H1
Essais non destructifs: Rapport de rugosité - intérieur
Essais non destructifs: Rapport de rugosité - extérieur
Essais non destructifs: Test de drainabilité
Essais non destructifs: Rapport PT (essai par ressuage)
Essais non destructifs: Rapport du test de riboflavine
Essais non destructifs: RT_POR
Essais non destructifs: Rapport d’essai de pression
Essais non destructifs: Rapport VT (essai visuel)
Traitement de durface: Rapport d’électropolissage
Traitement de durface: Rapport de décapage et passivation
Traitement de durface: Rapport de nettoyage
Liste des materaux et cert.: Certificat de matériau
Liste des materaux et cert.: Liste des matériaux (réservoir complet)
Liste des pieces de rechrang.: Liste des pièces de rechange
