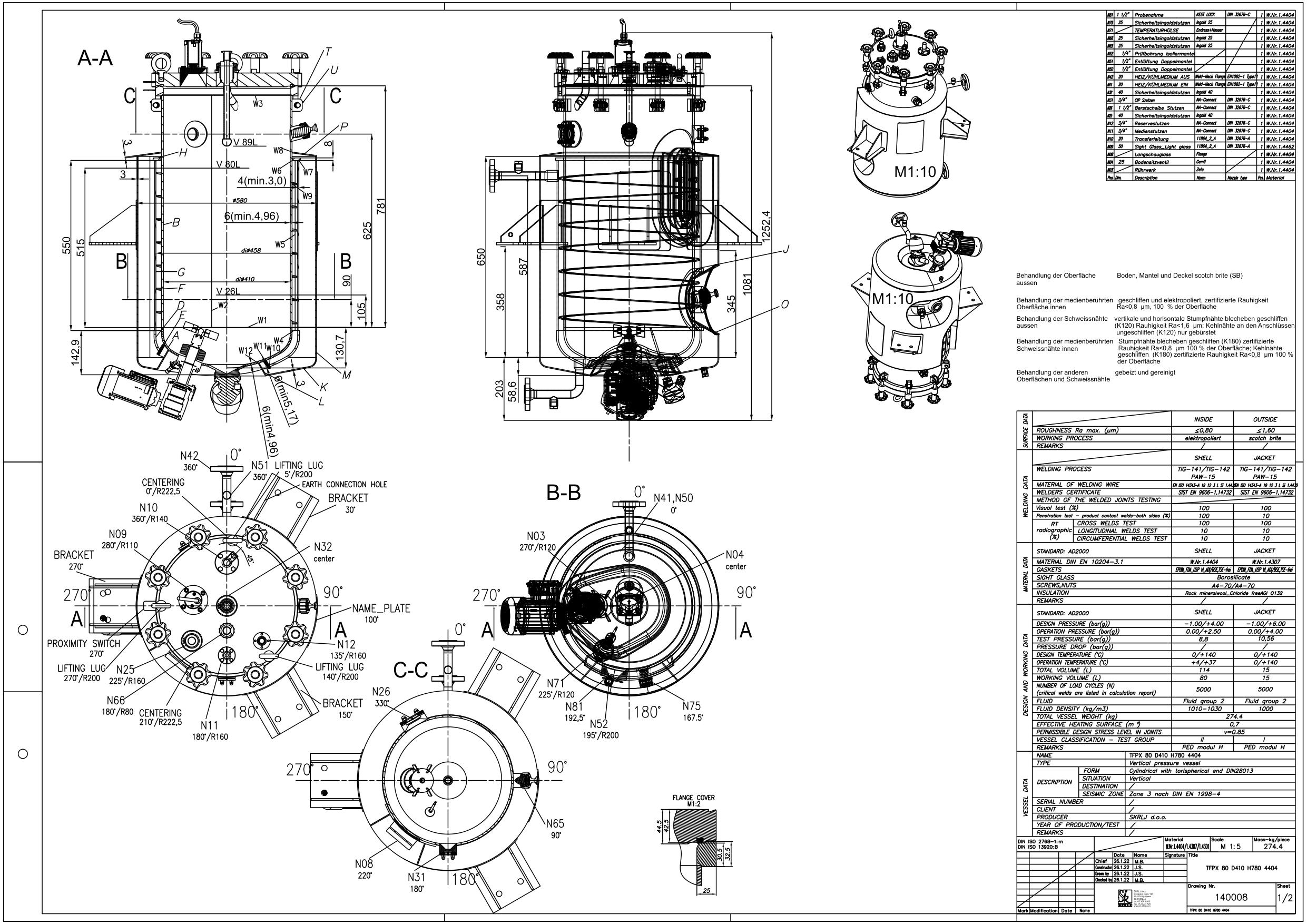

Cuve verticale avec contrôle de température
TFPX 80 D410 H780 4404
Material: 140008
PED 2014/68/EU AD2000
Volume nominal en L : 80
Volume géométrique [l] : 114
Diamètre intérieur en mm : 410
Diamètre extérieur [mm] : 580
Hauteur virole H en mm : 780
Forme : Cuve verticale - fond BM - paroi E - couvercle BM à bride
Structure porteuse : pattes
Médium/Produit: Fluid group 2
P min. de conception en barg : -1
P max. de conception en barg : +4
Pression d'essai [barg] : 8,8
T max. de conception (°C) : 140
T min. autorisée (°C) 0
T max. d´exercice (°C) 37
T min. d´exercice (°C) 4
Matériau: EN 1.4404,acier inoxydable
P2 deuxième espace: DUPLIK
P2 position: DNO
P2 position: paroi
P2 Médium: FLUID GROUP 2
P2 max. de concep barg : +6
P2 min de concep [barg]: -1
P2 T max. de conception (°C) : 140
P2 T min. autorisée (°C) 0
P2 Pression d'essai [barg] : 10,56
P2 Matériau: EN 1.4307
P min. de fonc. DP [barg] : 0
P max. de fonc. DP [barg] : +4
P3 troisième espace: isolation
P3 position: DNO
P3 position: paroi
P3 Matériau: EN 1.4301
P3* MINERALWOOL_60_CHLORIDE FREE
Finition extérieure aire visible est BROSSÉE avec l´abrasif SCOTCH BRITE. La rugosité finale n´est pas définie, l´aspect esthétique et uniforme de la superficie est obtenu par brossage.
Finition intérieure aire en contact avec liquide est ÉLECTROPOLIE, rugosité finale du produit Ra moins de 0,8 μm. Brossage graduel p réalable avec différents grains, brossage final K220.
La soudure sur la partie externe (visible) brossée (B120ZZ) jusqu´à la rugosité Ra moins de 1,2 μm (K120).
La soudure sur la partie interne (en contact avec le produit) B180ZN_RA08 100%
Dessins et calculis: Dessin as-built
Dessins et calculis: Rapport FAT (test de réception en usine)
Dessins et calculis: Plaque d'identification
Dessins et calculis: Rapport de calcul sismique
Dessins et calculis: Rapport de calcul de pression

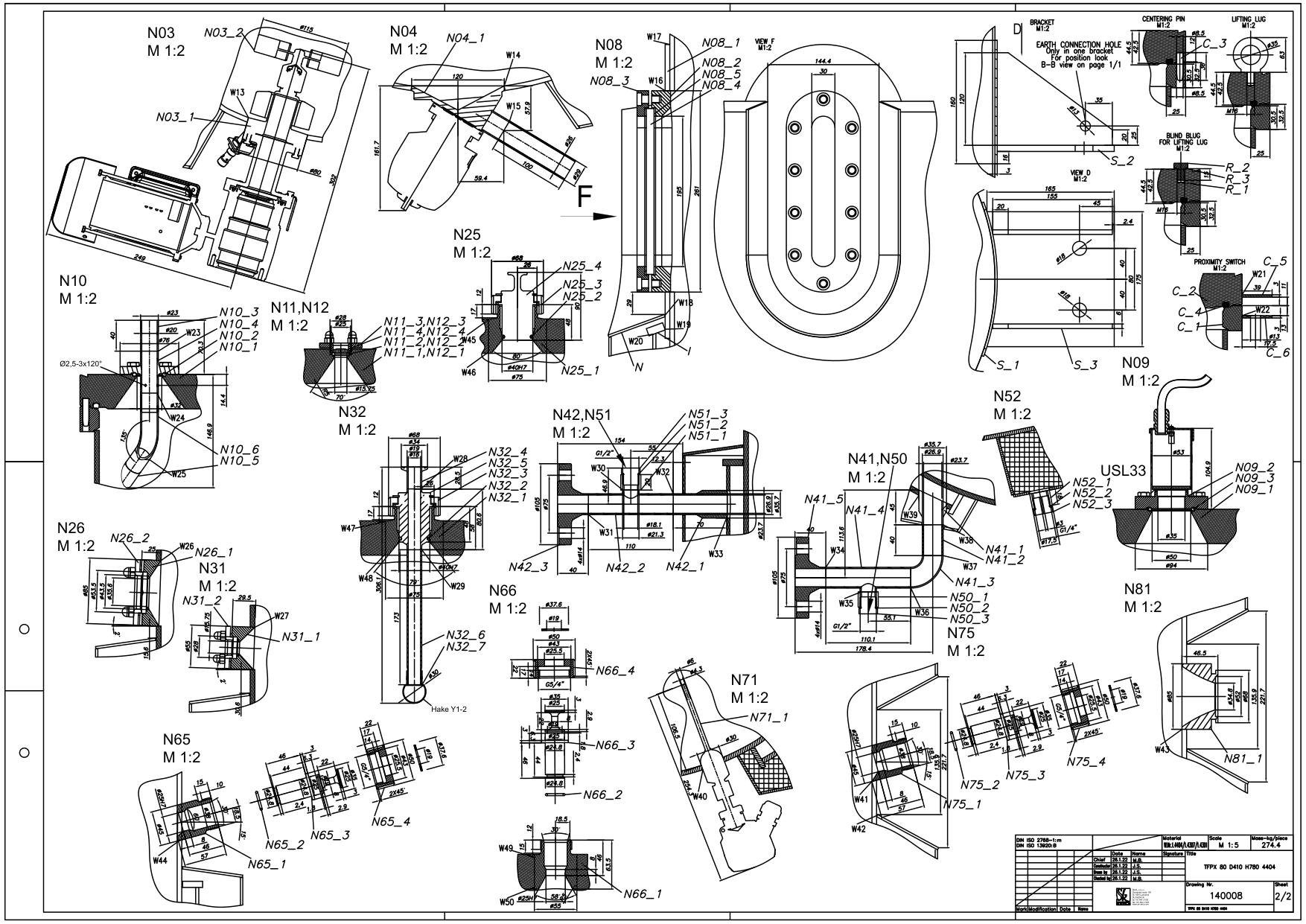

Dessins et calculis: Dessin de construction
Dessins et calculis: Dessin (journal de soudure)
Doc. de fabrication: Liste des matériaux d’apport (fil, gaz)
Doc. de fabrication: Liste des signatures
Doc. de fabrication: Journal de soudure + certificats de soudeur
Doc. de fabrication: Qualification de mode opératoire de soudage QMOS (WPQR)
Doc. de fabrication: Spécification du mode opératoire de soudage (WPS)
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Certificats du fabricant
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Déclaration de conformité PED
DÉCLARATION DE CONFORMITÉ, MANUEL D'UTILISATION Mode d'emploi
Essais non destructifs: Rapport de rugosité - intérieur
Essais non destructifs: Rapport de rugosité - extérieur
Essais non destructifs: Rapport PT (essai par ressuage)
Essais non destructifs: Rapport du test de riboflavine
Essais non destructifs: RT_POR
Essais non destructifs: Rapport d’essai de pression
Essais non destructifs: Rapport VT (essai visuel)
Traitement de durface: Rapport d’électropolissage
Traitement de durface: Rapport de décapage et passivation
Traitement de durface: Rapport de nettoyage
Liste des materaux et cert.: Certificat de matériau
Liste des materaux et cert.: Liste des matériaux (réservoir complet)
Liste des pieces de rechrang.: Liste des pièces de rechange
