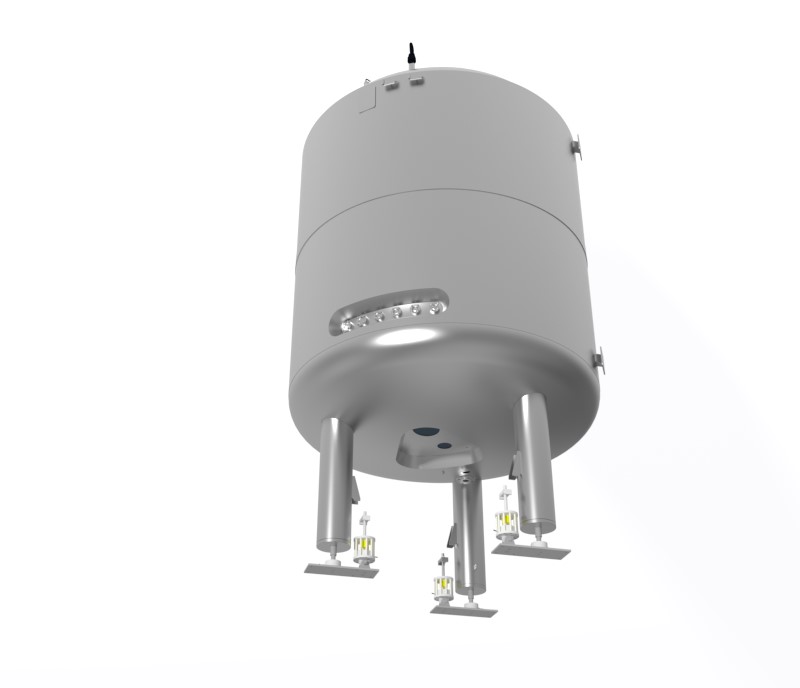

Serbatoio verticale con controllo della temperatura
TFPX 13000 D2475 H2490 4404
Material: 140001
PED 2014/68/EU EN13445
PED 2014/68/EU Categoria III
PED 2014/68/EU Modulo H
Volume nominale in L: 13000
Volume geometrico [l]: 15390
Diametro interno in mm: 2475
Diametro esterno [mm]: 2700
Altezza virola H in mm: 2490
Altezza totale Z in mm: 5450
Forma: Serbatoio verticale - fondo BM - parete E - coperchio BM
Struttura portante: NOGE
Medium/Prodotto: Fluid group 2
P min. di progetto in barg: -1
P max di progetto in barg: +3,1
Pressione di prova [barg]: +6,1
T max. di progetto (°C): 177
T min. autorizzata (°C) -29
T max. di esercizio (°C) 22
T min. di esercizio (°C) 18
Materiale: EN 1.4404,acciaio inox

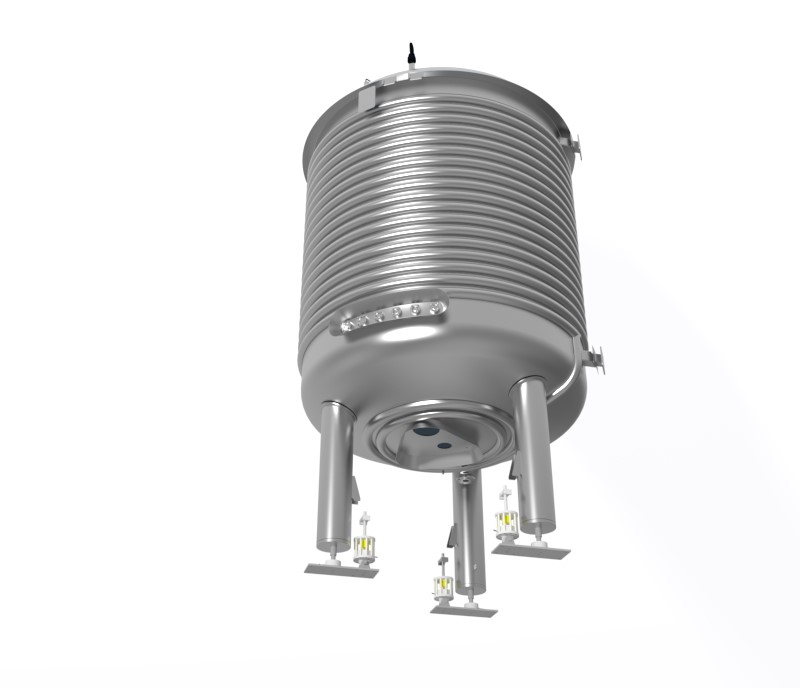

P2 secondo spazio: Serpentina a semitubo
P2 positione: DNO
P2 positione: parete
P2 max di progetto barg: +10,3
P2 min di progetto [barg]: -1
P2 T max. di progetto (°C): 177
P2 T min. autorizzata (°C) -29
P2 Pressione di prova [barg]: 17,5
P2 Materiale: EN 1.4307
P min di esercizio DC [barg]: +3,1
P max di esercizio DC [barg]: 5,7
P3 terzo spazio: isolamento
P3 positione: DNO
P3 positione: parete
P3 Materiale: EN 1.4301
P3* MINERALWOOL_CHLORIDE FREE_50
Finitura esterna area visibile è SATINATA con tessuto SCOTCH BRITE. La ruvidezza finale non è definita, con la satinatura otteniamo un'apparenza estetica ed uniforme della superficie.
Finitura interna area a contatto con liquido è ELETTROLUCIDATO
Finitura interna area a contatto con liquido è RA038
La saldatura sulla parte esterna (visibile) è satinata a strisce (BP), la struttura della saldatura è parzialmente visibile.
La saldatura sulla parte interna (in contatto con il liquido) B320_RA04 100%

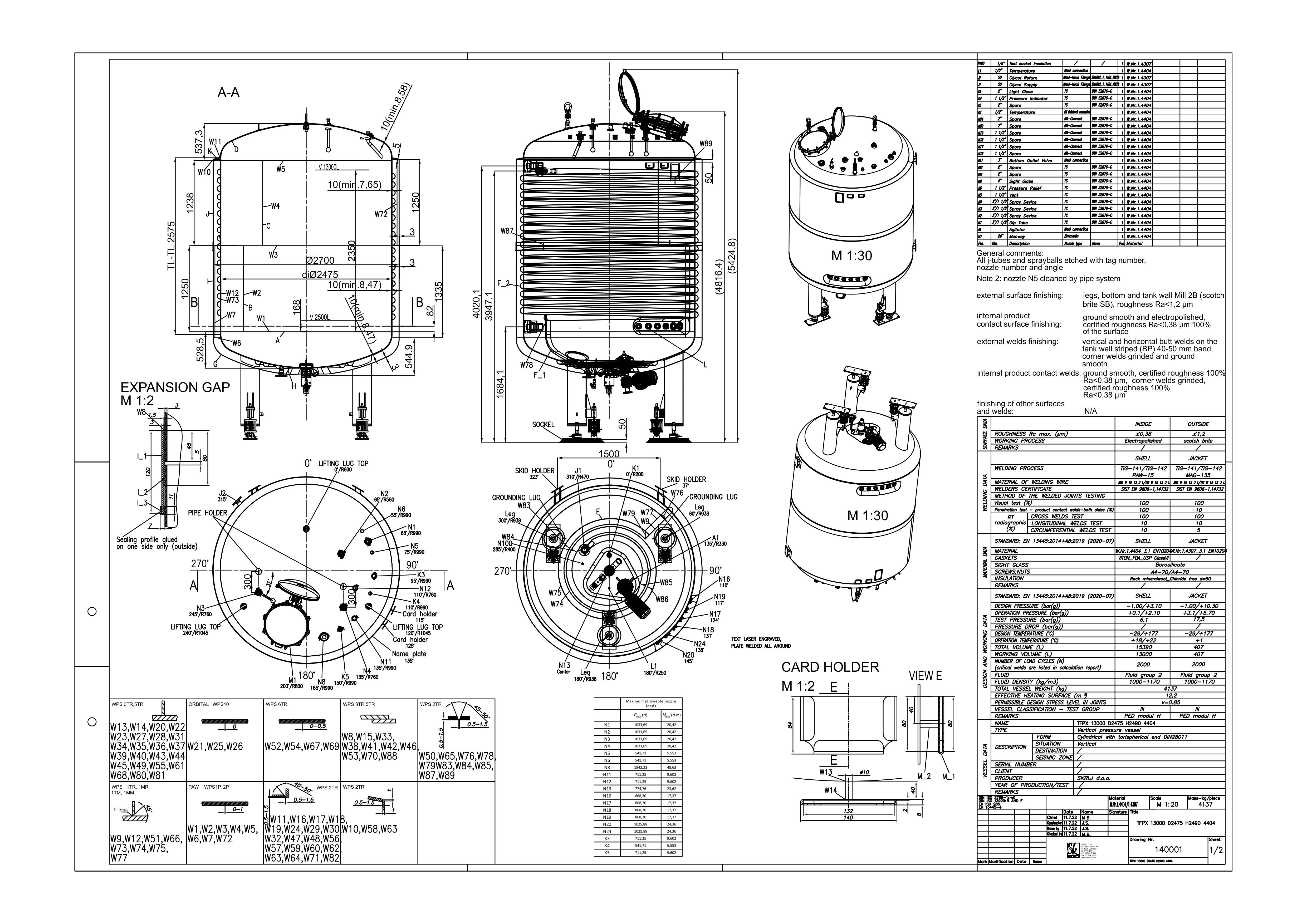

Disegni e calcoli: Disegno as-built
Disegni e calcoli: Rapporto FAT (collaudo in fabbrica)
Disegni e calcoli: Piastra di identificazione
Disegni e calcoli: Rapporto di calcolo della pres

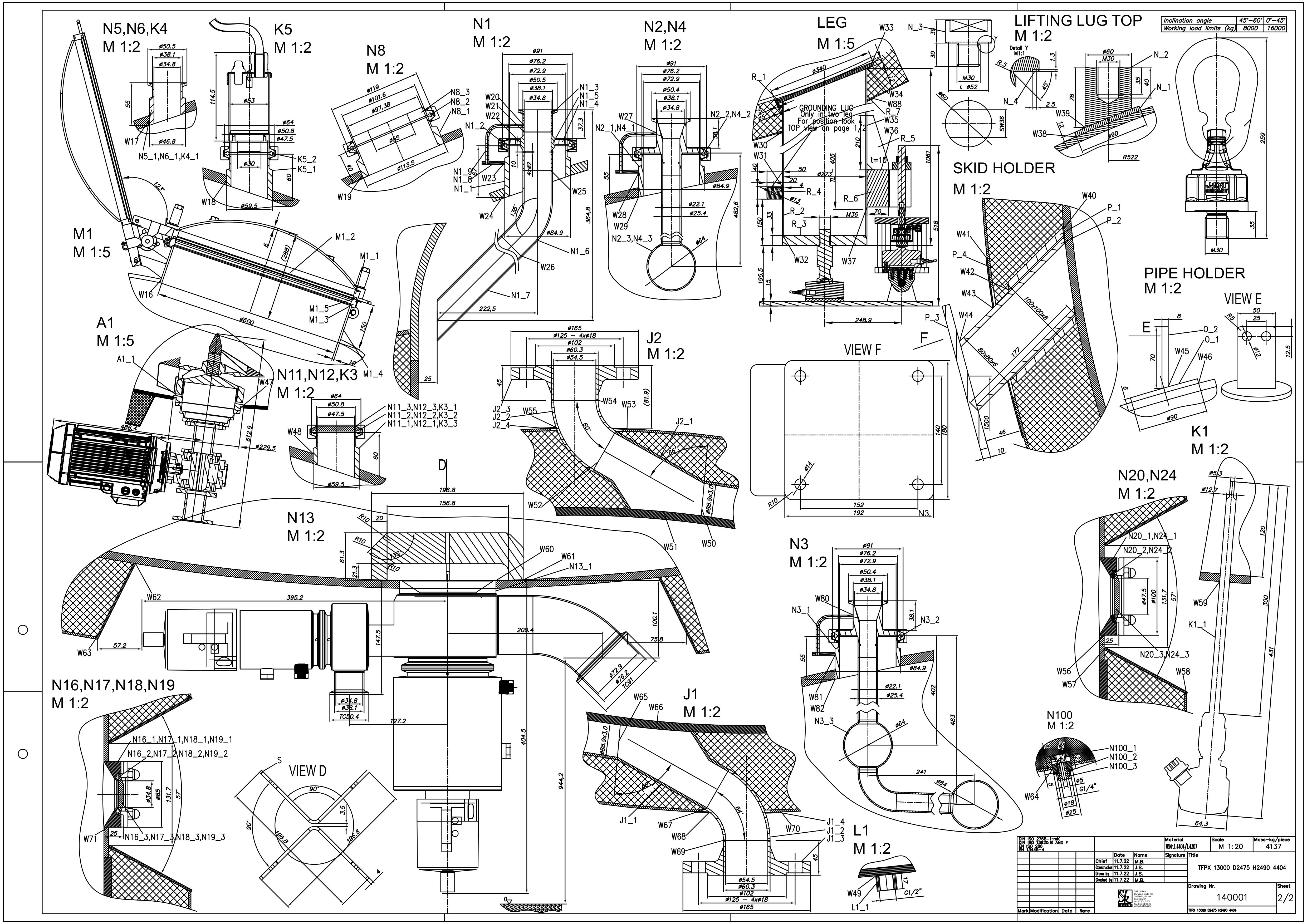

Disegni e calcoli: Disegno di costruzione
Disegni e calcoli: Disegno - Sfera spruzzatrice
Disegni e calcoli: Disegno (registro saldature)
Doc. di fabbricazione: Documentazione di saldatura aggiuntiva del fornitore (apparecchi di sald
Doc. di fabbricazione: Elenco dei materiali d'apporto (filo, gas)
Doc. di fabbricazione: Elenco delle firme
Doc. di fabbricazione: Registro di saldatura + certificati dei saldatori
Doc. di fabbricazione: Verbale di qualifica di procedura di saldatura (WPQR)
Doc. di fabbricazione: Specifica di procedura di saldatura (WPS)
DICHIARAZIONE DI CONFORMITÀ, MANUALE D’USO Certificati del produttore
DICHIARAZIONE DI CONFORMITÀ, MANUALE D’USO Dichiarazione di conf. PED
DICHIARAZIONE DI CONFORMITÀ, MANUALE D’USO Istruzioni per l'uso
DICHIARAZIONE DI CONFORMITÀ, MANUALE D’USO Rapporto TÜV (IV), H1
Prove non distrutive: Rapporto di rugosità - interno
Prove non distrutive: Rapporto di rugosità - esterno
Prove non distrutive: Prova di drenabilità
Prove non distrutive: Rapporto PT (controllo con liq
Prove non distrutive: Rapporto sul test di riboflavina
Prove non distrutive: RT_POR
Prove non distrutive: Rapporto di prova di pressione
Prove non distrutive: Rapporto VT (controllo visivo)
Trattamento superficiale: Rapporto di elettrolucidatura
Trattamento superficiale: Rapporto di decapaggio e passivazione
Trattamento superficiale: Rapporto di pulizia
Liste dei materiali e cert.: Certificato di materiale
Liste dei materiali e cert.: Elenco materiali (intero serbatoio)
Elenco dei ricambio: Elenco parti di ricambio
