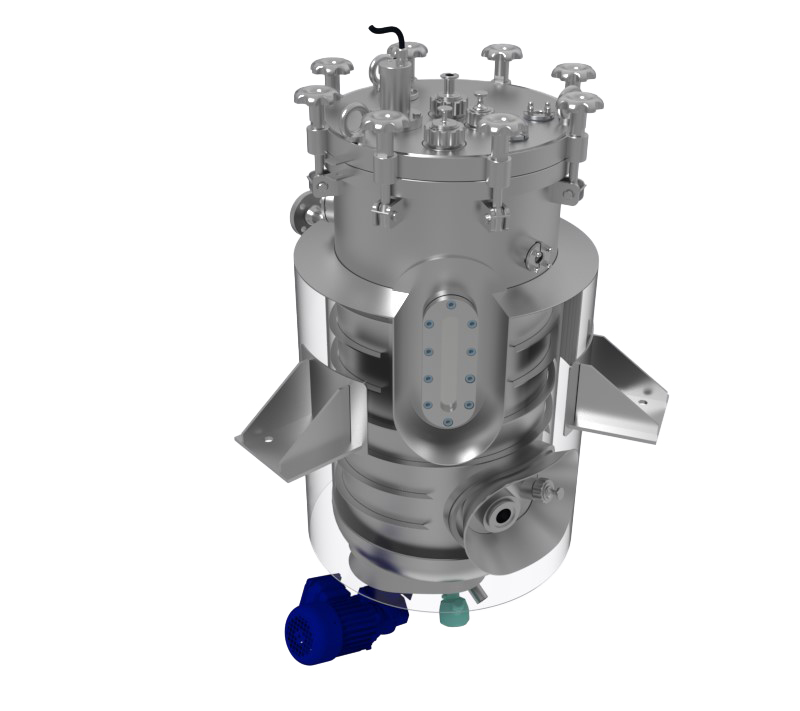

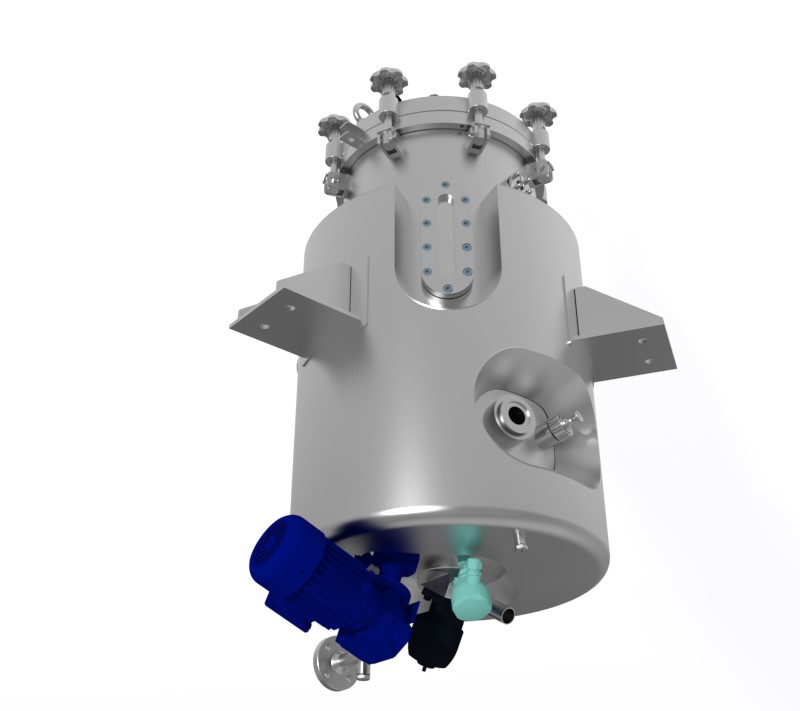

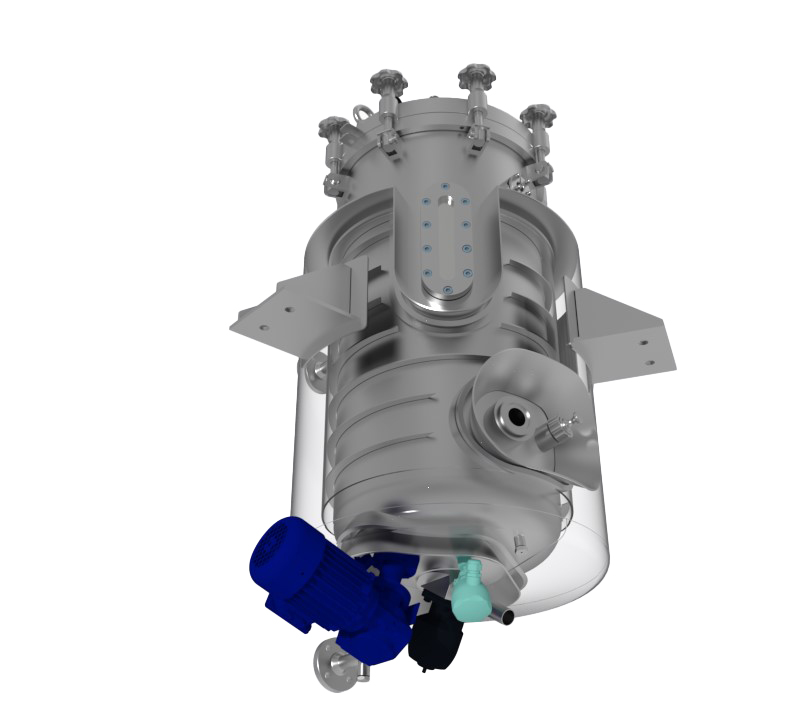

Serbatoio verticale con controllo della temperatura
TFPX 80 D410 H780 4404
Material: 140008
PED 2014/68/EU AD2000
Volume nominale in L: 80
Volume geometrico [l]: 114
Diametro interno in mm: 410
Diametro esterno [mm]: 580
Altezza virola H in mm: 780
Forma: Serbatoio verticale - fondo BM - parete E - coperchio BM con flangia
Struttura portante: staffe
Medium/Prodotto: Fluid group 2
P min. di progetto in barg: -1
P max di progetto in barg: +4
Pressione di prova [barg]: 8,8
T max. di progetto (°C): 140
T min. autorizzata (°C) 0
T max. di esercizio (°C) 37
T min. di esercizio (°C) 4
Materiale: EN 1.4404,acciaio inox
P2 secondo spazio: DUPLIK
P2 positione: DNO
P2 positione: parete
P2 Medium: FLUID GROUP 2
P2 max di progetto barg: +6
P2 min di progetto [barg]: -1
P2 T max. di progetto (°C): 140
P2 T min. autorizzata (°C) 0
P2 Pressione di prova [barg]: 10,56
P2 Materiale: EN 1.4307
P min di esercizio DC [barg]: 0
P max di esercizio DC [barg]: +4
P3 terzo spazio: isolamento
P3 positione: DNO
P3 positione: parete
P3 Materiale: EN 1.4301
P3* MINERALWOOL_60_CHLORIDE FREE
Finitura esterna area visibile è SATINATA con tessuto SCOTCH BRITE. La ruvidezza finale non è definita, con la satinatura otteniamo un'apparenza estetica ed uniforme della superficie.
Finitura interna area a contatto con liquido è ELETTROLUCIDATA, ruvidezza finale del prodotto Ra meno di 0,8 μm. Satinatura precedente graduale con granulazioni diverse, satinatura finale K220.
La saldatura sulla parte esterna (visibile) satinata (B120ZZ) fino alla rugosità finale Ra meno di 1,2 μm (K120).
La saldatura sulla parte interna (in contatto con il liquido) B180ZN_RA08 100%
Disegni e calcoli: Disegno as-built
Disegni e calcoli: Rapporto FAT (collaudo in fabbrica)
Disegni e calcoli: Piastra di identificazione
Disegni e calcoli: Rapporto di calcolo sismico
Disegni e calcoli: Rapporto di calcolo della pres

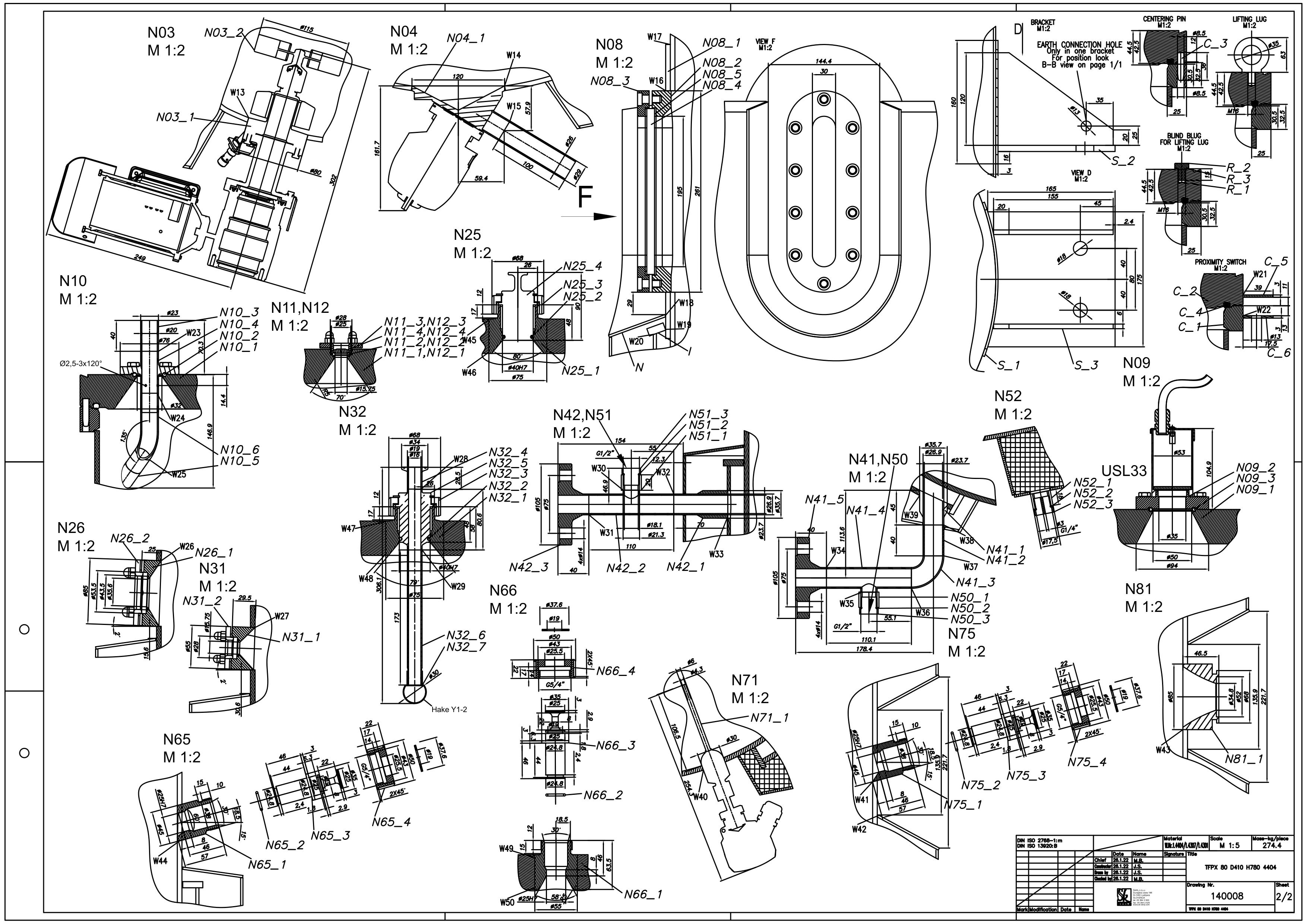

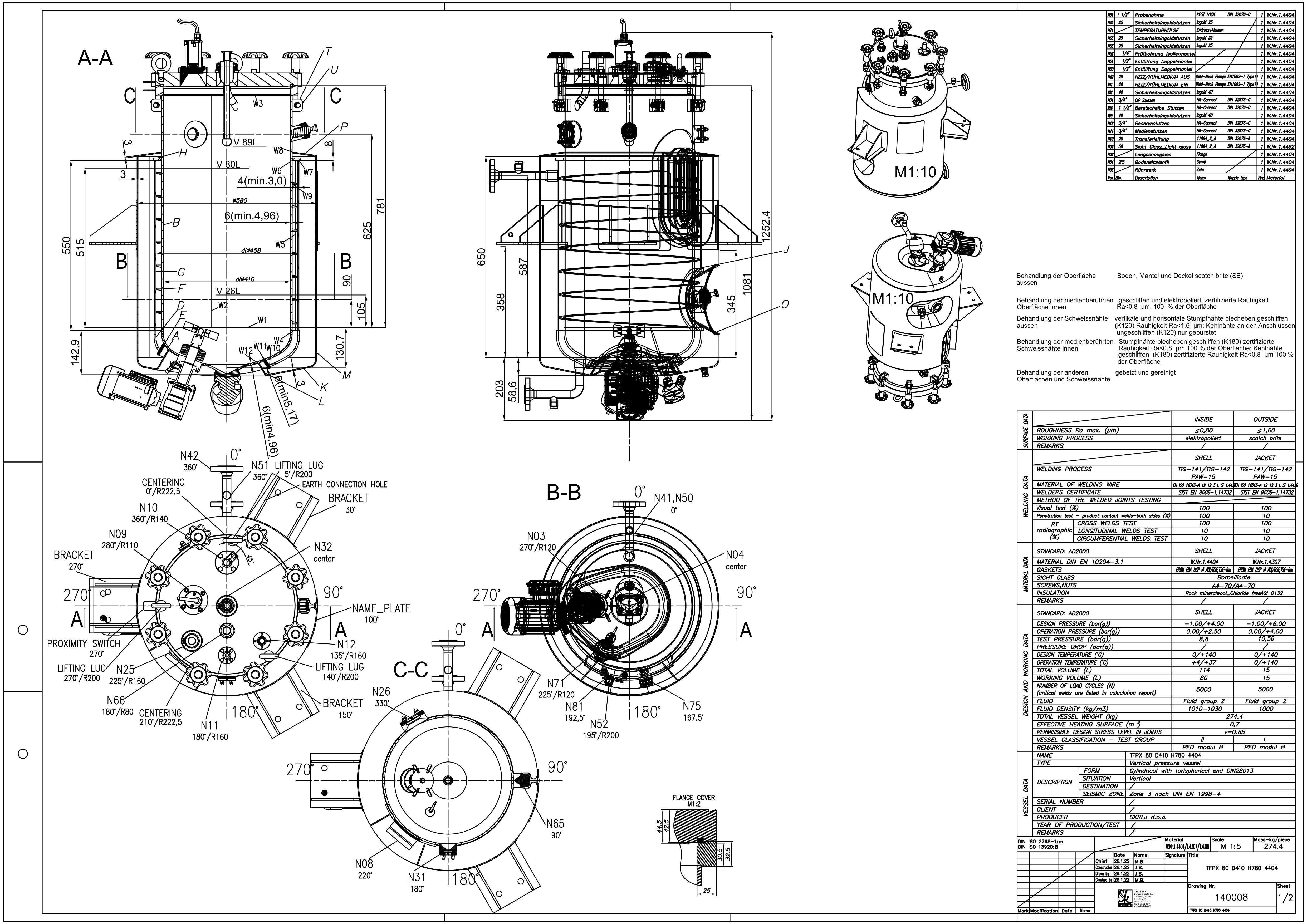

Disegni e calcoli: Disegno di costruzione
Disegni e calcoli: Disegno (registro saldature)
Doc. di fabbricazione: Elenco dei materiali d'apporto (filo, gas)
Doc. di fabbricazione: Elenco delle firme
Doc. di fabbricazione: Registro di saldatura + certificati dei saldatori
Doc. di fabbricazione: Verbale di qualifica di procedura di saldatura (WPQR)
Doc. di fabbricazione: Specifica di procedura di saldatura (WPS)
DICHIARAZIONE DI CONFORMITÀ, MANUALE D’USO Certificati del produttore
DICHIARAZIONE DI CONFORMITÀ, MANUALE D’USO Dichiarazione di conf. PED
DICHIARAZIONE DI CONFORMITÀ, MANUALE D’USO Istruzioni per l'uso
Prove non distrutive: Rapporto di rugosità - interno
Prove non distrutive: Rapporto di rugosità - esterno
Prove non distrutive: Rapporto PT (controllo con liq
Prove non distrutive: Rapporto sul test di riboflavina
Prove non distrutive: RT_POR
Prove non distrutive: Rapporto di prova di pressione
Prove non distrutive: Rapporto VT (controllo visivo)
Trattamento superficiale: Rapporto di elettrolucidatura
Trattamento superficiale: Rapporto di decapaggio e passivazione
Trattamento superficiale: Rapporto di pulizia
Liste dei materiali e cert.: Certificato di materiale
Liste dei materiali e cert.: Elenco materiali (intero serbatoio)
Elenco dei ricambio: Elenco parti di ricambio
