Vertikalna posoda s temperiranjem
TFPX 1800 D1400 H1120 4404
Material: 139995
PED 2014/68/EU EN13445
PED 2014/68/EU kategorija III
PED 2014/68/EU Modul H
Nazivni volumen v L: 1800
Geometrijski volumen [l]: 2364
Notranji premer v mm: 1400
Zunanji premer [mm]: 1615
Višina plašča H v mm: 1120
Skupna višina Z v mm: 2520
Debelina dno/plašč/pokrov: 6/6/8
Orientacija postavitve: vertikalna
Oblika: Vertikalna posoda - dno BM - plašč E - pokrov BM
Nosilna struktura: noge
Medij/produkt: Fluid group 2
Min. dovoljeni tlak v barg: -1
Maks. dovoljeni tlak v barg: +3
Preizkusni tlak [barg]: +4,8
Max. dovoljena temperatura °C 150
min. dovoljena temperatura(°C) 0
max. delovna temperatura (°C) 128
min. delovna temperatura (°C) 20
Material: EN 1.4404,nerjaveče jeklo
P3 tretji prostor: izolacija
P3 lega: dno
P3 lega: plašč
MP3 aterial: EN 1.4301
P3* MINERALWOOL_CHLORIDE FREE_60
Zunanja vidna površina je brušena s tkanino SCOTCH BRITE. Končna hrapavost ni določena, z brušenjem dosežemo enakomeren in estetski videz površine.
Notranja površina v stiku s produktom je Ra<(><<)>0,64μm
Zvar na zunanji (vidni) strani pasno brušen (BP), delno vidna struktura zvara.
Zvar na notranji strani (v stiku s produktom) BRUŠENO<(><<)>0,64μm 100% ravno s p
Skice in preračuni: AB skica
Skice in preračuni: FAT-Protokoll (Werkabnahmeprüfung)
Skice in preračuni: Identifikacijska tablica
Skice in preračuni: Poročilo o tlačnem preračunu

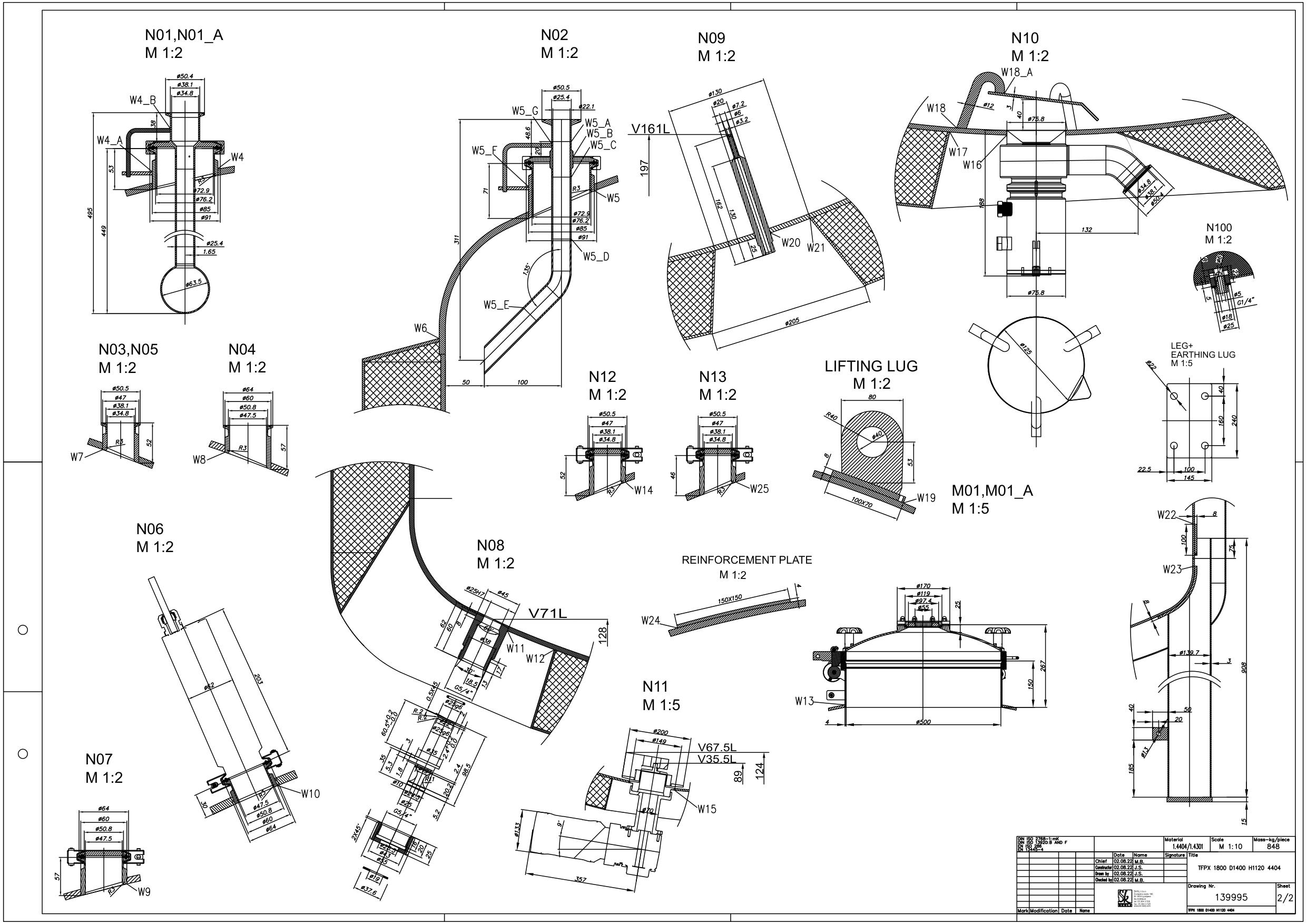

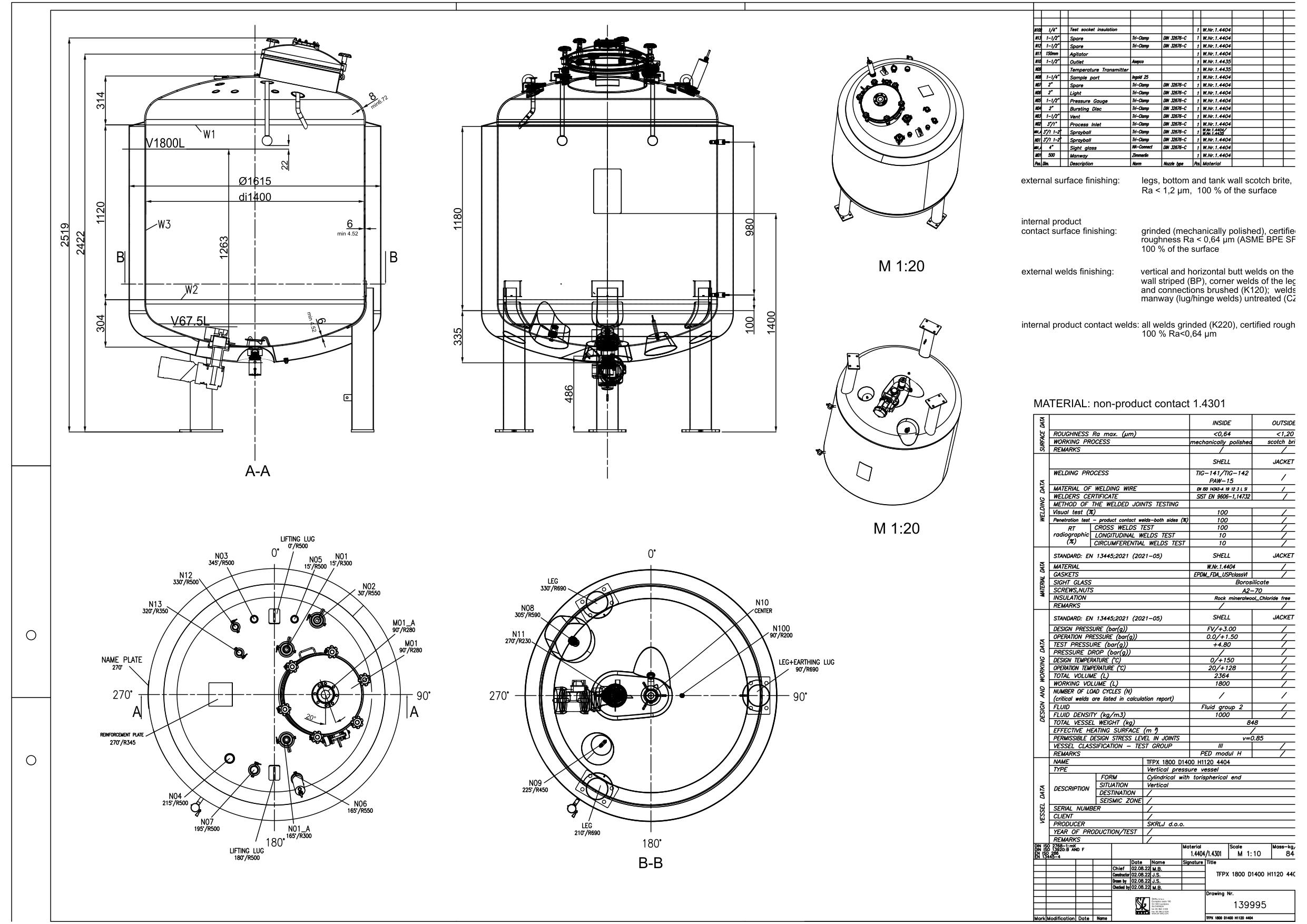

Skice in preračuni: Konstrukcijska risba
Skice in preračuni: Skica - pralne glave
Skice in preračuni: Skica z označenimi zvari
Dokumentacija izdelave: Dodatna varilna dokumentacija dobavitelja (varilni aparati)
Dokumentacija izdelave: Lista dodajnega materiala (žica, plin)
Dokumentacija izdelave: Lista podpisov
Dokumentacija izdelave: Varilski dnevnik + certifikati varilcev
Dokumentacija izdelave: Odobritev varilnega postopka (WPQR)
Dokumentacija izdelave: Navodila za varjenje (WPS)
Izjave o skl., navodila: Certifikati proizvajalca
Izjave o skl., navodila: Izjava o skladnosti PED
Izjave o skl., navodila: Navodila za uporabo
Izjave o skl., navodila: Poročilo TÜV (IV), H1
Neporušitvene preiskave: Poročilo o merjenju hrapavosti - znotraj
Neporušitvene preiskave: Poročilo o merjenju hrapavosti - zunaj
Neporušitvene preiskave: Poročilo o popolni izpraznitvi
Neporušitvene preiskave: Poročilo o penetrantski (PT) kontroli
Neporušitvene preiskave: Poročilo o riboflavinskem testu
Neporušitvene preiskave: Poročilo o radiografiji
Neporušitvene preiskave: Poročilo o tlačnem preizkusu
Neporušitvene preiskave: Poročilo o vizualni kontroli zvarov (VT)
Površinska obdelava: Poročilo o luženju in pasivaciji
Površinska obdelava: Poročilo o čiščenju
Lista materialov in certif.: Certifikat materiala
Lista materialov in certif.: Lista materialov (celotna posoda)
Seznam rezervnih delov: Lista rezervnih delov
