Vertikalna posoda s temperiranjem
TFPX 800 D880 H1400 4404
Material: 140000
PED 2014/68/EU EN13445
PED 2014/68/EU kategorija IV
PED 2014/68/EU Modul H1
Nazivni volumen v L: 800
Geometrijski volumen [l]: 1006
Notranji premer v mm: 880
Zunanji premer [mm]: 1000
Višina plašča H v mm: 1400
Skupna višina Z v mm: 2550
Orientacija postavitve: vertikalna
Oblika: Vertikalna posoda - dno BM - plašč E - pokrov BM
Nosilna struktura: noge
Medij/produkt: Fluid group 2
Min. dovoljeni tlak v barg: -1
Maks. dovoljeni tlak v barg: +4,5
Preizkusni tlak [barg]: +7,13
Max. dovoljena temperatura °C 150
min. dovoljena temperatura(°C) 0
max. delovna temperatura (°C) 75
min. delovna temperatura (°C) 0
Material: EN 1.4404,nerjaveče jeklo
P3 tretji prostor: izolacija
P3 lega: dno
P3 lega: plašč
MP3 aterial: EN 1.4301
P3* MINERALWOOL_CHLORIDE FREE_50
Zunanja vidna površina je brušena s tkanino SCOTCH BRITE. Končna hrapavost ni določena, z brušenjem dosežemo enakomeren in estetski videz površine.
Notranja površina v stiku s produktom je ELEKTROPOLIRANA
Notranja površina v stiku s produktom je Ra<(><<)>0,5μm
Zvar na zunanji (vidni) strani BRUŠENO<(><<)>0,8 99% ravno s ploč.
Zvar na notranji strani (v stiku s produktom) BRUŠENO K320 Ra<(><<)>0 ,5μm
Skice in preračuni: AB skica
Skice in preračuni: FAT-Protokoll (Werkabnahmeprüfung)
Skice in preračuni: Identifikacijska tablica
Skice in preračuni: Poročilo o tlačnem preračunu

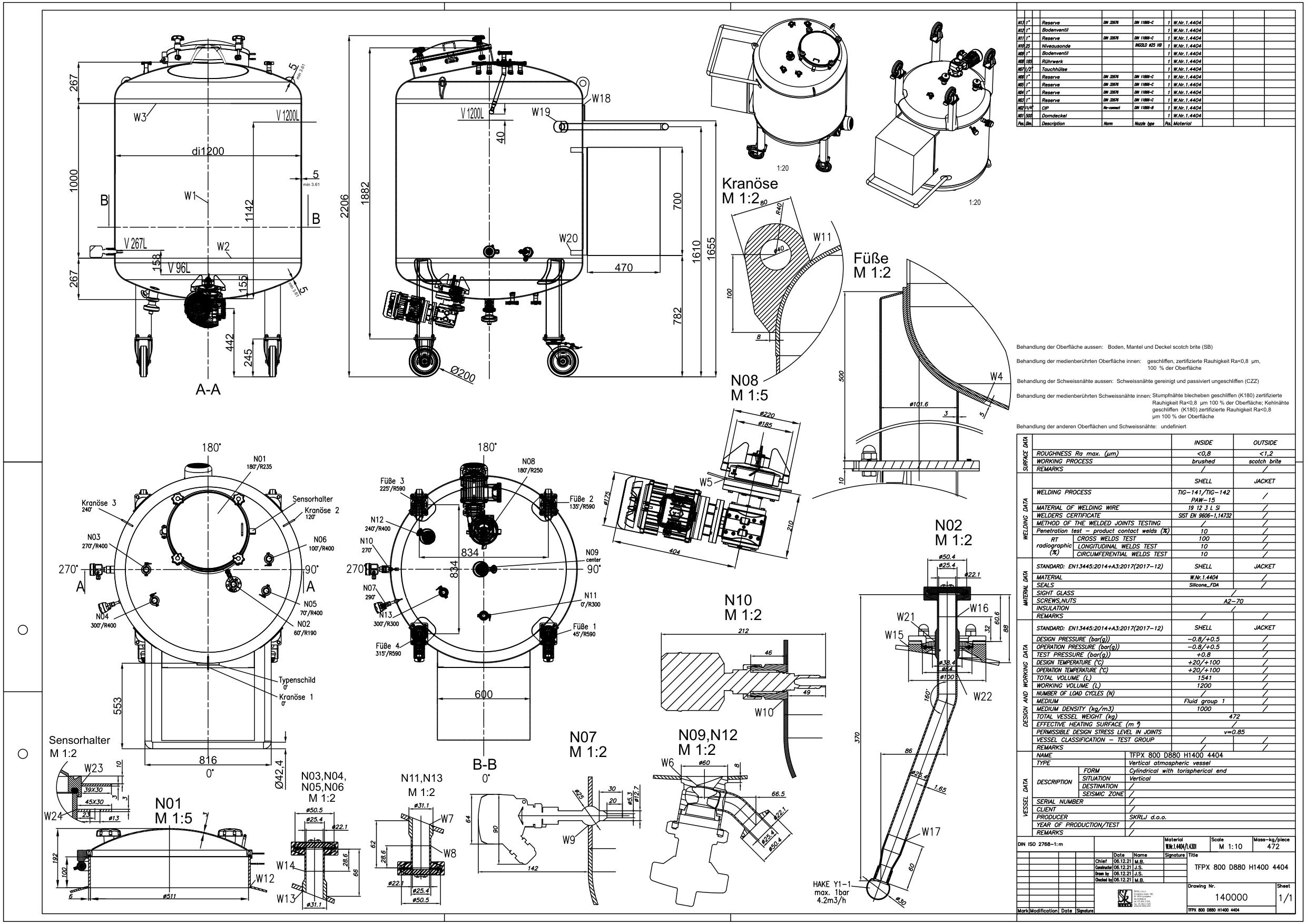

Skice in preračuni: Konstrukcijska risba
Skice in preračuni: Skica z označenimi zvari
Dokumentacija izdelave: Varilski dnevnik + certifikati varilcev
Izjave o skl., navodila: Certifikati proizvajalca
Izjave o skl., navodila: Navodila za uporabo
Neporušitvene preiskave: Poročilo o merjenju hrapavosti - znotraj
Neporušitvene preiskave: Poročilo o tlačnem preizkusu
Neporušitvene preiskave: Poročilo o vizualni kontroli zvarov (VT)
Lista materialov in certif.: Certifikat materiala
Lista materialov in certif.: Lista materialov (celotna posoda)
Seznam rezervnih delov: Lista rezervnih delov
DODATNA DOKUMENTACIJA ATEX dokumentacija
