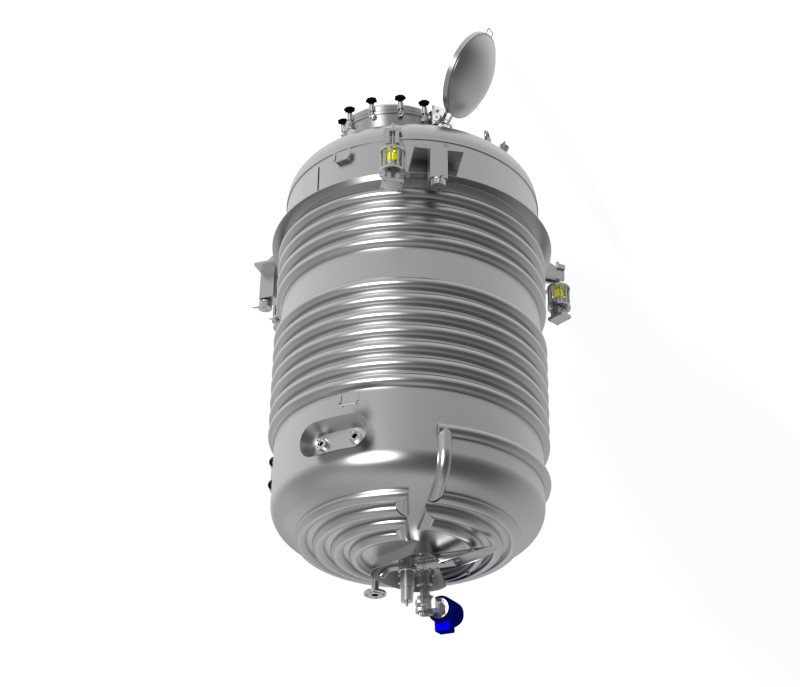

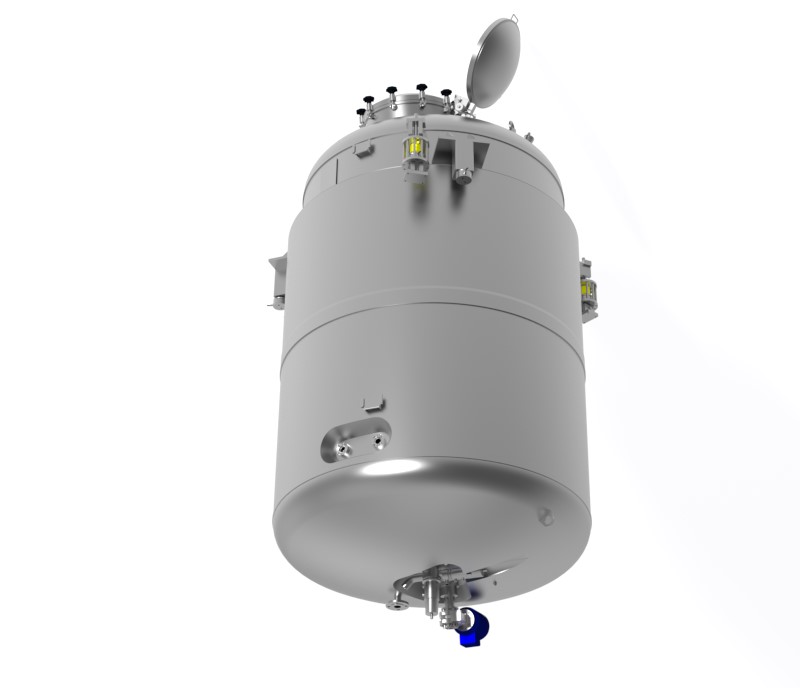

Vertikalna posoda s temperiranjem
TFPX 6000 D1800 H2330 4404
Material: 140004
PED 2014/68/EU EN13445
PED 2014/68/EU kategorija III
PED 2014/68/EU Modul H
Nazivni volumen v L: 6000
Geometrijski volumen [l]: 7637
Notranji premer v mm: 1800
Zunanji premer [mm]: 2000
Višina plašča H v mm: 2330
Skupna višina Z v mm: 4050
Oblika: Vertikalna posoda - dno BM - plašč E - pokrov BM
Nosilna struktura: konzole
Medij/produkt: Fluid group 2
Min. dovoljeni tlak v barg: -1
Maks. dovoljeni tlak v barg: +3,10
Preizkusni tlak [barg]: +5,1
Max. dovoljena temperatura °C 177
min. dovoljena temperatura(°C) -29
max. delovna temperatura (°C) 135
min. delovna temperatura (°C) 18
Material: EN 1.4404,nerjaveče jeklo
P2 drugi prostor: spirala iz polcevi
P2 lega: dno
P2 lega: plašč
P2 Medij: FLUID GROUP 2
P2 Maks. dovoljeni tlak barg: -1
P2 min dovoljeni tlak [barg]: +10,3
P2 Max. dovoljena temp.°C 135
P2 min. dovoljena temp(°C) 18
P2 Preizkusni tlak [barg]: +17,44
P2 Material: EN 1.4307
Min. delovni tlak DP [barg]: 0
Maks. delovni tlak DP [barg]: +4,5
P3 tretji prostor: izolacija
P3 lega: dno
P3 lega: plašč
MP3 aterial: EN 1.4301
P3* EXPANSION GAP
P3* MINERALWOOL_CHLORIDE FREE_50
Zunanja vidna površina je brušena s tkanino SCOTCH BRITE. Končna hrapavost ni določena, z brušenjem dosežemo enakomeren in estetski videz površine.
Notranja površina v stiku s produktom je ELEKTROPOLIRANA
Notranja površina v stiku s produktom je Ra<(><<)>0,38μm
Zvar na zunanji (vidni) strani pasno brušen (BP), delno vidna struktura zvara.
Zvar na notranji strani (v stiku s produktom) BRUŠENO K320 Ra<(><<)>0 ,4μm 100%
Skice in preračuni: AB skica
Skice in preračuni: FAT-Protokoll (Werkabnahmeprüfung)
Skice in preračuni: Identifikacijska tablica
Skice in preračuni: Poročilo o tlačnem preračunu

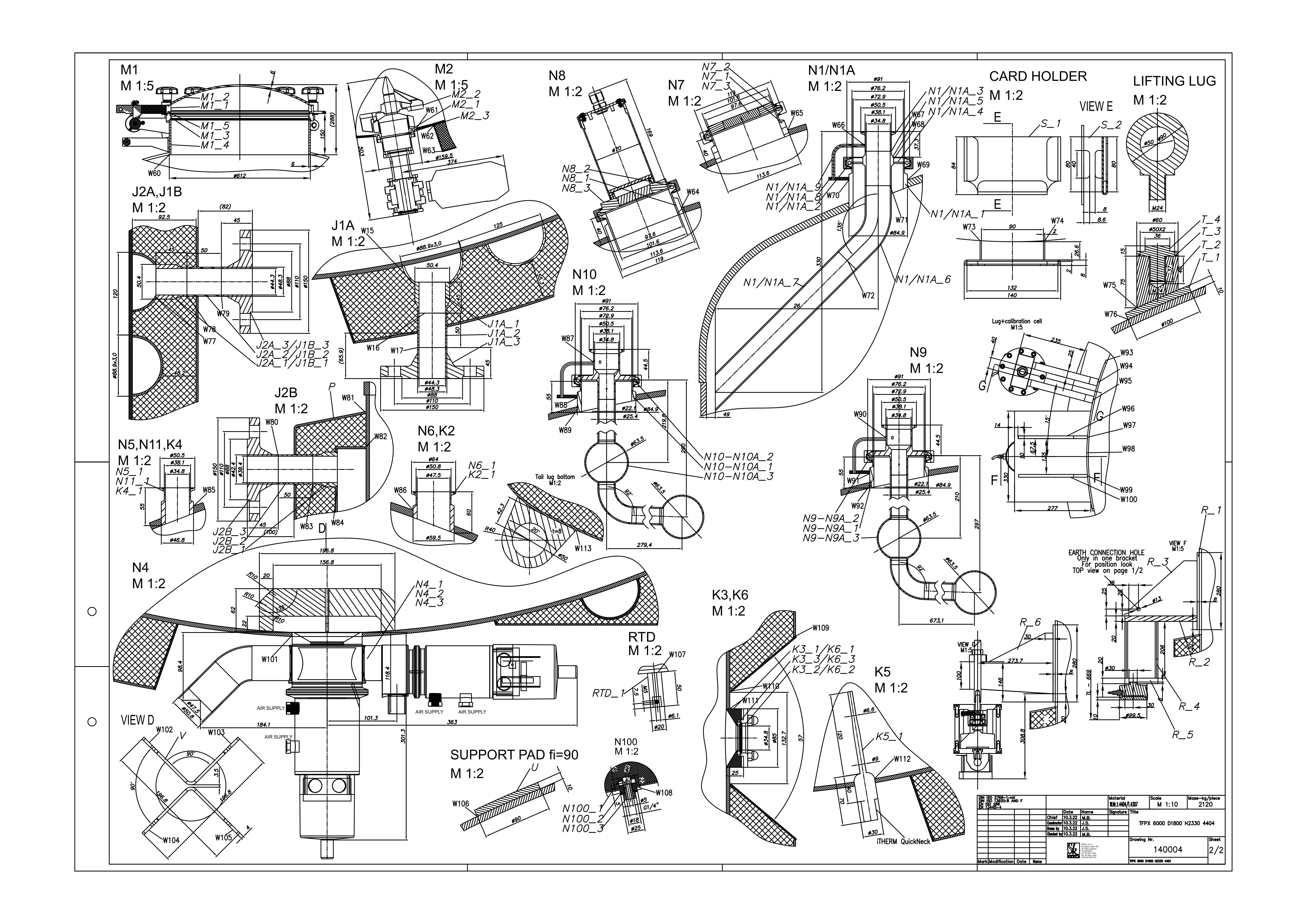

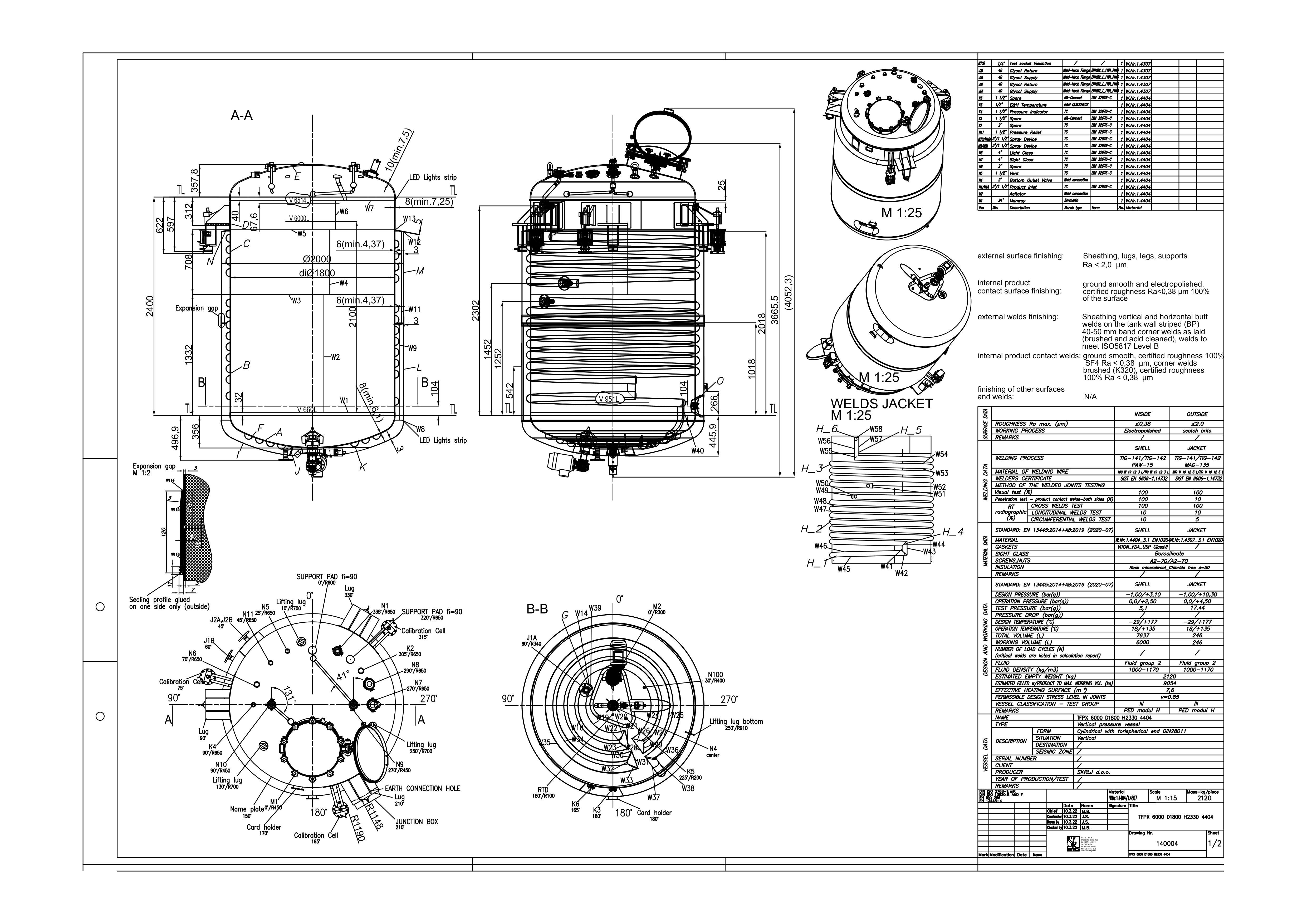

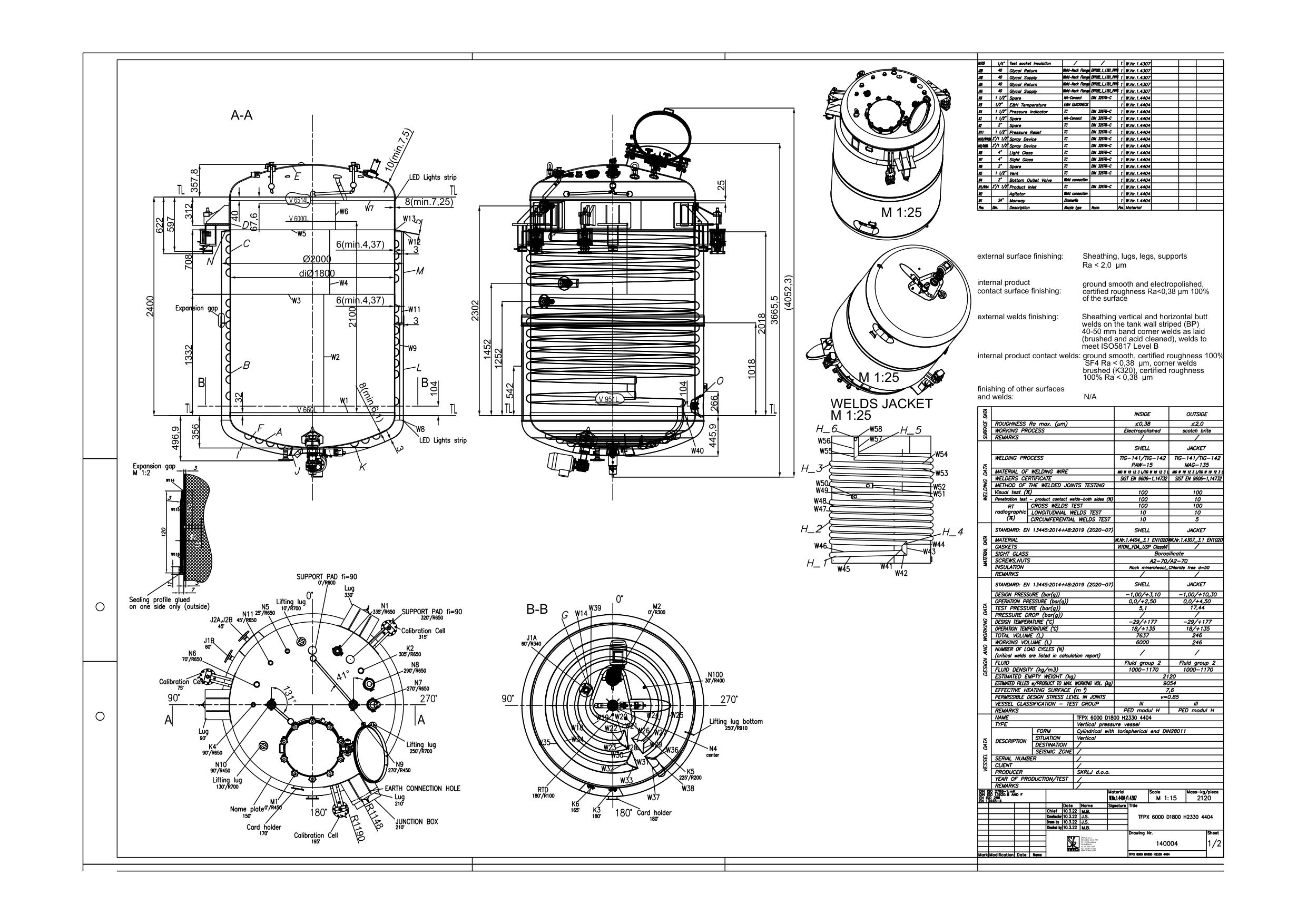

Skice in preračuni: Konstrukcijska risba
Skice in preračuni: Skica z označenimi zvari
Dokumentacija izdelave: Dodatna varilna dokumentacija dobavitelja (varilni aparati)
Dokumentacija izdelave: Lista dodajnega materiala (žica, plin)
Dokumentacija izdelave: Lista podpisov
Dokumentacija izdelave: Varilski dnevnik + certifikati varilcev
Dokumentacija izdelave: Odobritev varilnega postopka (WPQR)
Dokumentacija izdelave: Navodila za varjenje (WPS)
Izjave o skl., navodila: Certifikati proizvajalca
Izjave o skl., navodila: Izjava o skladnosti PED
Izjave o skl., navodila: Navodila za uporabo
Neporušitvene preiskave: Poročilo o merjenju hrapavosti - znotraj
Neporušitvene preiskave: Poročilo o merjenju hrapavosti - zunaj
Neporušitvene preiskave: Poročilo o penetrantski (PT) kontroli
Neporušitvene preiskave: Poročilo o riboflavinskem testu
Neporušitvene preiskave: Poročilo o radiografiji
Neporušitvene preiskave: Poročilo o tlačnem preizkusu
Neporušitvene preiskave: Poročilo o vizualni kontroli zvarov (VT)
Površinska obdelava: Poročilo o epoliranju
Površinska obdelava: Poročilo o luženju in pasivaciji
Površinska obdelava: Poročilo o čiščenju
Lista materialov in certif.: Certifikat materiala
Lista materialov in certif.: Lista materialov (celotna posoda)
Seznam rezervnih delov: Lista rezervnih delov
